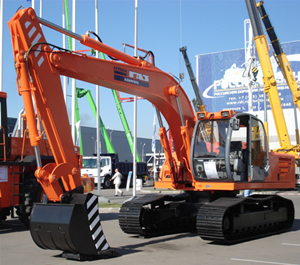

Наименование изделия: Экскаватор одноковшовый ЕТ-20
Назначение:  Полноповоротный одноковшовый универсальный гидравлический экскаватор ЕТ-20 на гусеничном ходу тракторного типа изготовляется в соответствии с ГОСТ 30067 по рабочим чертежам, утверждённым в установленном порядке.
Экскаватор ЕТ-20 предназначен для разработки не мёрзлых грунтов I - IV категорий, а так же предварительно разрыхленных скальных и мерзлых грунтов с величиной кусков не более 200 мм. в диапазоне температур окружающей среды от -40С до +40С
Экскаваторы ЕТ-20 используются для выполнения различных видов земляных работ на строительных площадках гражданского и промышленного строительства, разработки карьеров, рытья котлованов, траншей, каналов, погрузки сыпучих материалов, пород и грунтов в автотранспорт, открытые вагоны и платформы железнодорожного транспорта. Сменные виды рабочего оборудования позволяют расширить диапазон использования экскаватора.
Конструкция ходовой тележки предусматривает возможность установки уширенных башмаков, что обеспечивает снижение удельного давления на грунт и улучшает условия работы на слабых и переувлажнённых грунтах.

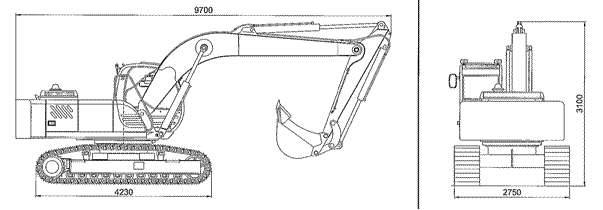

Геометрические характеристики экскаватора:

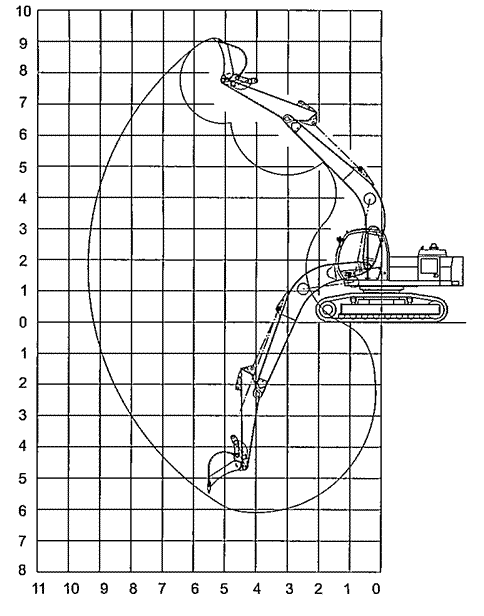

Параметрические характеристики экскаватора:
Технические характеристики:
| Емкость ковша, м3 |
1,0 (0,77)
|
| Вес экскаватора, т |
20,5
|
| Марка дизельного двигателя |
ЯМЗ-236Г-5
|
| Номинальная мощность двигателя, кВт (л.с.) |
110 (150)
|
| Номинальная частота вращения
вала двигателя, об/мин |
1700
|
| Мощность насосной установки, кВт (л.с.) |
103 (140)
|
| Номинальное давление в гидросистеме, МПа (кгс/см2) |
28(280)
|
| Производительность насосной установки, л/мин |
176+176+27+17
|
| Вместимость гидросистемы экскаватора, л |
400
|
| Наибольшая частота вращения
поворотной платформы, об/мин |
8,7
|
| Скорость передвижения, км/ч |
3,5
|
| Продолжительность рабочего цикла, с |
24
|
| Номинальное напряжение в электросети, В |
24
|
| Глубина копания, м |
6,3
|
| Радиус копания на уровне стоянки, м |
9,5
|
| Высота выгрузки, м |
6,2
|
| Удельное давление на грунт, кгс/см2 |
0,45
|
| Продолжительность рабочего цикла, с |
15
|
| Геометpические характеристики, мм |
|
| - длина |
9700
|
| - ширина |
2750
|
| - высота |
3100
|
|
