Наименование изделия: Индустриальный погрузчик ЕТ-26i
Назначение и устройство индустриального погрузчика:  1.1 Индустриальный погрузчик ЕТ-26i на гусеничном ходу тракторного типа изготовляется в соответствии с ГОСТ 30067 по рабочим чертежам, утверждённым в установленном порядке.
Индустриальный погрузчик ЕТ 26i со стреловым погрузочным рабочим оборудованием и подъемной кабиной предназначен: для погрузки и разгрузки сыпучих материалов, дробленых скальных пород, металлического лома, сортиментов, а также для других работ в условиях перерабатывающей и лесозаготовительной отраслях промышленности.
Сменные виды рабочего оборудования позволяют расширить диапазон использования индустриального погрузчика.
Конструкция ходовой тележки предусматривает возможность установки уширенных башмаков, что обеспечивает снижение удельного давления на грунт и улучшает условия работы на слабых и переувлажнённых.
1.2 Индустриальный погрузчик ЕТ-26i состоит из трёх основных частей: тележки с цевочным зацеплением гусеничных лент (тракторного типа), поворотной платформы с механизмами индустриального погрузчика и агрегатами гидросистемы, а так же рабочего оборудования.
Соединение поворотной платформы и ходовой тележки осуществляется через поворотную роликовую опору.
На поворотной платформе размещены силовая установка, механизм поворота, гидрораспределители, трубопроводы и другие элементы гидрооборудования, электрооборудование и приборы. В левой передней части платформы находится кабина машиниста, в которой располагаются элементы управления индустриальным погрузчиком ЕТ-26i. Спереди платформы в проушинах устанавливается стрела и стрелоподъёмные гидроцилиндры.

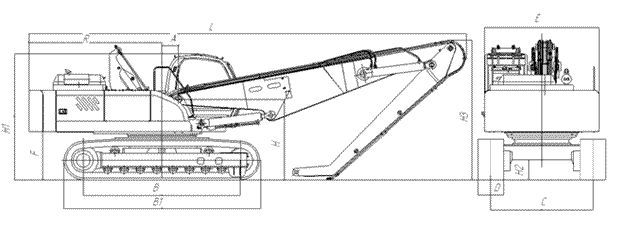

Геометрические характеристики экскаватора:

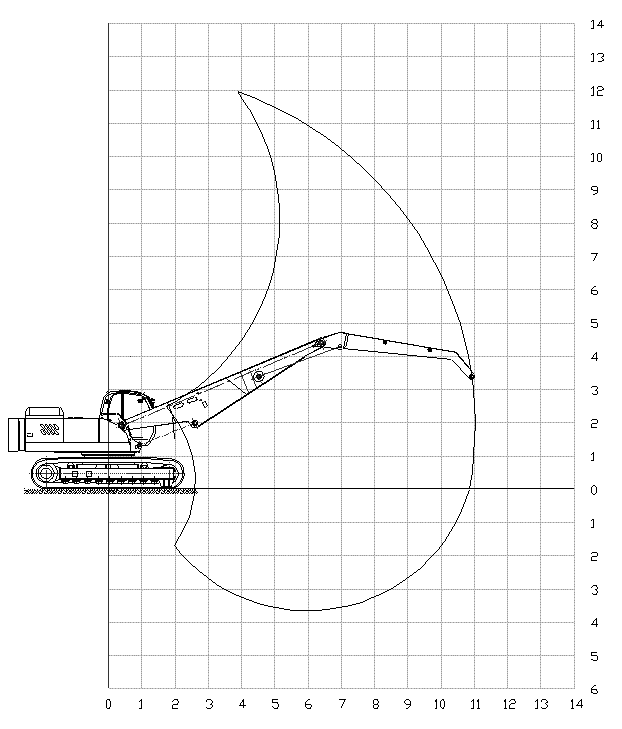

Параметрические характеристики экскаватора:
Основные технические данные и характеристики:
| Индустриальный погрузчик: |
|
| Ёмкость грейфера, м3 |
0,65
|
| Масса, т |
27,5
|
| Размеры в транспортном положении, мм |
|
| - длина |
10270
|
| - ширина |
3000
|
| - высота |
3250
|
| Скорость передвижения, км/час |
2,12 / 4,25
|
| Частота вращения поворотной платформы, об/мин |
11
|
| Наибольшее тяговое усилие на ходовой тележке, тс |
21
|
| Наибольший расчётный преодолеваемый уклон, град |
35
|
| Двигатель: |
|
| Тип |
дизельный четырёхтактный
|
| Модель |
ЯМЗ-236 М2-7
|
| Эксплуатационная мощность, кВт (л.с.) |
132 (180)
|
| Частота вращения коленчатого вала, об/мин |
|
| - номинальная |
2100
|
| - минимальная |
600
|
| Удельный расход топлива, г/кВт (г/л.с.) |
214 (157)
|
| Масса, кг |
890
|
| Гидравлическая система: |
|
| Номинальное давление в гидросистеме, МПа (кгс/см2) |
|
| - привод рабочего оборудования |
28 (280)
|
| - привод хода |
25(250)
|
| - привод поворота платформы |
22(220)
|
| - давление управления |
3,5(35)
|
| Максимальный расход насосного агрегата, л/мин |
2х230
|
| Электрооборудование: |
|
| Номинальное напряжение в бортовой сети, В |
24
|
| Аккумуляторные батареи 12 В |
2х195 А
|
| Габаритные размеры и кинематические параметры, м: |
|
| А - расстояние от оси пяты до центра вращения |
0,39
|
| В - база ходовой тележки |
3,7
|
| В1 - длина ходовой тележки |
4,56
|
| С - колея ходовой тележки |
2,4
|
| D - ширина гусеничной ленты |
600 (750, 900)
|
| E - ширина поворотной платформы |
2,69
|
| F - просвет под поворотной платформой |
1,13
|
| H - высота до оси пяты стрелы |
1,89
|
| H1 - высота до крыши кабины |
2,96
|
| Н2 - просвет под ходовой рамой |
0,46
|
| R - радиус вращения хвостовой части платформы |
3,0
|
| Наибольшая высота выгрузки |
10,3
|
| Наибольшая глубина захвата |
3,72
|
| Наибольший радиус рабочей зоны |
11,03
|
| Высота подъёма кабине от исходного положения |
2,5
|
| Высота пола кабины в поднятом положении от уровня стоянки |
3,8
|
| Грузоподъёмность на наибольшем вылете |
3,0
|
|
