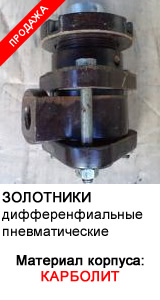

Наименование изделия: Золотники дифференциальные пневманические

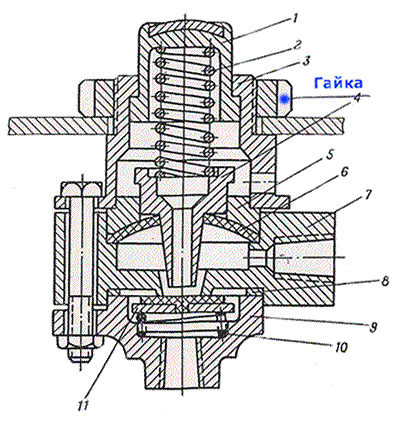

Чертежи: 264-23-00, У436002, ЭО-3323.07.06.400
Чтобы сделать заказ и купить золотники, вы можете связаться с нами по ниже указанному телефону или по e-mail
Осуществляется доставка запчастей в регионы России и страны СНГ
| Цена (за штуку)
| Материал
| Тел. (Игорь)
| E-mail
|
| 450 руб.
| Карболит
| 8-910-776-11-70
| d.schpagilev@yandex.ru
|
|
|
| Если вы хотите купить золотники, то в зависимости от количесва приобретаемого товара | >>>
| ВОЗМОЖНЫ СКИДКИ!!!
|
|
Данные запчасти используются на экскаваторах: 4112, 5111, 11011, 3323, 652
Данные запчасти используются на автокранах: КС4361А, КС4372 (Б;В)
У нас вы можете купить золотники или как их еще называют золотниковые клапаны, которые являются неотъемлемой частью любого экскаватора и другой дорожно-строительной техники. Золотники устроены так, что способствуют изменению направления течения жидкости (или газа), проходящего через них. Происходит это благодаря изменению положения перемещающейся части, входящей в их устройство, по отношению к отверстиям, находящимися в неподвижном корпусе.
Существует три основных конструкторских разновидности золотников:
- Коробчатые;
- Цилиндрические;
- Крановые.
Основная часть коробчатого золотника представлена в виде своеобразной коробки, которая с помощью периодического воздействия золотниковой тяги движется вправо и влево вдоль золотникового зеркала, имеющего в свою очередь отверстия прямоугольной формы. Таким образом, при определенном его расположении отверстия контактируют либо с замкнутой областью, в которой происходит это движение и которая заполнена рабочим телом, либо со своеобразным полым окном, взаимодействующим с атмосферой.
Существенным недостатком коробчатых золотников является механическая нестабильность движущихся деталей. Рабочее тело, значительно прижимающее корпус к зеркалу, является причиной возникновения существенного трения и, как следствие скорая негодность соприкасающихся деталей и дополнительная энергия для его скольжения.
По своему устройству цилиндрический золотник не значительно отличается от коробчатого. Основным его отличительной чертой является абсолютная механическая стабильность, отсутствующая у второго. Золотник подобного вида снабжен двумя поршнями, закрепленными на одном штоке. Такая система совершает периодические движения по специально изготовленной втулке с отверстиями. В устройствах, необходимых для гидравлического регулирования и характеризующихся повышенной точностью, золотники в большинстве случаев либо вращаются вокруг оси штока, либо периодические колебания по направлению оси. Таким образом с помощью изменения сущности трения удается значительно увеличить чувствительность всей системы.
Наибольшей популярностью, особенно в советскую эпоху, цилиндрический раздвижной золотник Трофимова. Характерной особенностью, выделяющей его среди остальных устройств, является свободное скольжение поршней, находящихся на штоке. При этом поршни могут располагаться друг от друга на определенном расстоянии. Это расположение задается упорными шайбами, закрепленными на штоке. В случае закрытия ограничителя происходит перемещение обоих поршней (его составных частей) по направлению к середине. Таким образом, это является причиной смыкания через выхлопной коллектор рабочих объемов цилиндра. Цилиндрический золотник Трофимова способен функционировать как обыкновенный, при условии открытия ограничителя. Это способствует поступлению паров в полость между поршнями и последующему их движению в противоположные стороны.
Своеобразной модификацией коробчатого золотника является крановый золотник. Особенностью его конструкции по сравнению с первым является изогнутый вокруг оси движения корпус. Ось в данном случае перпендикулярно направлению перемещения. Такого вида золотник оказывается помещенным в цилиндрическую полость, с изготовленными в ней двумя отверстиями. Совершая качения вокруг вышеупомянутой его оси, таким образом, либо контактирует, либо не контактирует с отверстиями.
|
