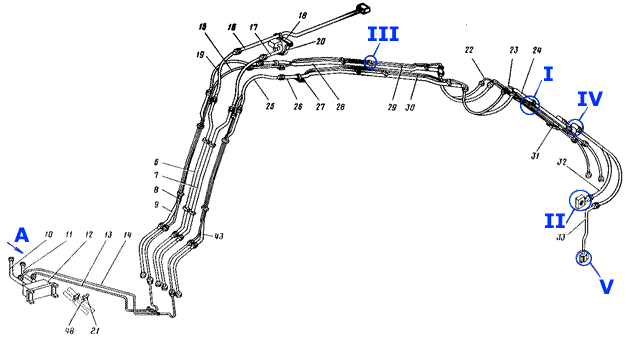

Наименование изделия: Гидроразводка рабочего оборудования :: грейфер
Чертеж: 4121А.04.06.000

Смотрите таблицу соответствующих запчастей ниже:

Номер узла на рисунке	I	II	III	IV	V
Детальный вид	Рис.А

Гидроразводка рабочего оборудования :: грейфер 4121А.04.06.000

№	Наименование запчасти	Номер запчасти
1.	Болт	7798.12х30
2.	Шайба	6402.12
3.	Кольцо	9833.034-040-36-2-2
4.	Болт	7798.12х55
5.	Гайка	5915.12
6.	Труба сварная	4121А.02.20.020
7.	Труба сварная	4121А.02.20.030
8.	Труба сварная	4121А.04.06.030
9.	Труба сварная	4121А.02.20.010
10.	Труба сварная	4121А.04.06.110
11.	Труба сварная	4121А.04.06.120
12.	Блок перепускных клапанов	4121А.04.06.100
13.	Труба сварная	4121А.04.06.010
14.	Труба сварная	4121А.04.06.020
15.	Рукав	РВД 21-1000У
16.	Труба сварная	4121А.02.21.020
17.	Труба сварная	4121А.02.21.010
18.	Полоса	4121.02.10.003
19.	Рукав	РВД 25х1000-250
20.	Хомут	4121.02.09.006
21.	Заглушка	4121.20.00.018
22.	Труба сварная	4121А.04.06.060
23.	Труба сварная	4121А.04.06.070
24.	Труба сварная	4121А.04.06.130
25.	Рукав	РВД 25х1200-250
26.	Труба сварная	4121А.04.06.080
27.	Полоса	4121.02.10.001
28.	Труба сварная	4121А.04.06.090
29.	Труба сварная	4121А.04.06.040
30.	Труба сварная	4121А.04.06.050
31.	Полоса	4121А.04.06.004
32.	Рукав	РВД 25х2000-250
33.	Труба сварная	4121А.04.06.140
34.	Труба сварная	4121А.04.06.160
35.	Болт	7798.12х80
36.	Скоба	4121А.04.06.001
37.	Болт	7798.12х25
38.	Скоба	4121.02.09.003
39.	Болт	7798.10х30
40.	Полоса	4121А.04.06.003
41.	Шайба	6402.10
42.	Гайка	5915.10
43.	Труба сварная	4121А.02.20.040
44.	Платик	4121.20.00.037
45.	Болт	7798.10.х25
46.	Соединение поворотное	4121А.04.06.180
47.	Болт	7798.12х45
48.	Гайка накидная	4121.20.00.019
