Запчасти для экскаваторов > Экскаватор ЭО-4121(4124) > Гидроразводка тележки 4124.16.38.000

Наименование изделия: Гидроразводка тележки

Чертеж: 4124.16.38.000

Смотрите таблицу соответствующих запчастей ниже:

Номер узла на рисунке

I II III IV V VI VII VIII

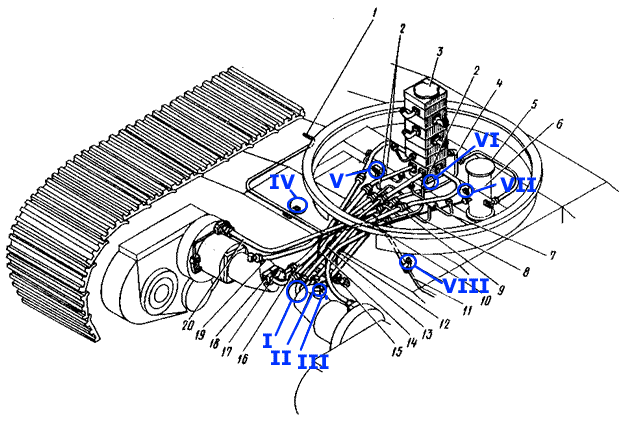

Гидроразводка тележки 4124.16.38.000
Гидроразводка тележки 4124.16.38.000
Наименование запчасти Номер запчасти
  1.   Труба сварная   4124.16.38.370
  2.   Труба сварная   4124.16.38.380
  3.   Коллектор центральный   4124.16.38.100
  4.   Труба сварная   4124.16.38.340
  5.   Труба сварная   4124.16.38.410
  6.   Бачок сварной   4124.16.38.310
  7.   Труба сварная   4124.16.38.390
  8.   Труба сварная   4124.16.38.400
  9.   Труба сварная   4124.16.10.350
  10.   Тройник   4121.20.04.003
  11.   Труба сварная   4124.16.38.360
  12.   Труба сварная   4124.16.38.350
  13.   Труба сварная   4124.16.38.330
  14.   Труба сварная   4124.16.38.320
  15.   Блок клапанов   4124.16.38.200
  16.   Рукав   РВД 25х650-250У
  17.   Фланец сварной   4124.16.38.470-3
  18.   Патрубок   4124.16.38.460-3
  19.   Рукав   РВД 12х750У
  20.   Рукав   РВД 12х1050У
  21.   Болт   7798.12х35
  22.   Шайба   6402.12
  23.   Патрубок   4124.16.38.480-3
  24.   Кольцо   034-040-36-2-2
  25.   Болт   7798.12х75
  26.   Фланец сварной   4124.16.38.490-3
  27.   Штуцер   4124.16.38.001
  28.   Штуцер   4121.16.14.005
  29.   Кольцо   H-2-20х16-2
  30.   Штуцер   4124.16.38.302
  31.   Кольцо   014-018-25-2-2
  32.   Крышка   3722.БШ 6 мм Н
  33.   Тройник   4124.16.38.301
  34.   Винт   17473.08х16
  35.   Шайба   6402.08
  36.   Скоба   4121.11.01.015
  37.   Болт   7798.16х30
  38.   Шайба   6402.16
  39.   Хомутик   4121.11.04.007
  40.   Муфта   4121.20.00.031
  41.   Шайба   11371.12
  42.   Болт   7798.12х30
