Запчасти для экскаваторов > Экскаватор ЭО-4121(4124) > Гидросистема экскаватора 4121Б.19.00.000

Наименование изделия: Гидросистема экскаватора

Чертеж: 4121Б.19.00.000

Смотрите таблицу соответствующих запчастей ниже:

Номер узла на рисунке

I II III IV V VI VII VIII IX
X XI XII XIII XIV XV XVI XVII XVIII
XIX XX XXI XXII XIII XIV XV XVI

Узлы IX, X, XVII, XX, XXVI также расположены на Рис.А

Детальный вид

Рис.А Рис.В

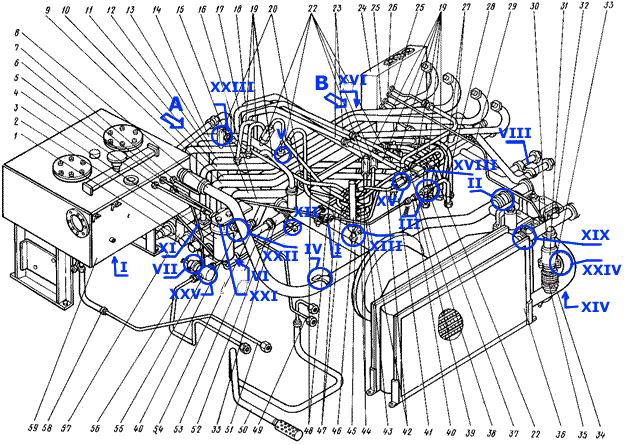

Гидросистема экскаватора 4121Б.19.00.000
Гидросистема экскаватора 4121Б.19.00.000
№ Наименование запчасти Номер запчасти
  1.   Труба сварная   4121.20.66.000
  2.   Труба сварная   4121.20.78.000
  3.   Фильтр заправочный   1.1.32-25
  4.   Труба сварная   4121.20.80.000
  5.   Труба сварная   4121.20.67.000
  6.   Труба сварная   4121.20.79.000
  7.   Труба сварная   4121А.20.77.100
  8.   Труба сварная   4121А.20.42.250
  9.   Труба сварная   4121А.20.31.200
  10.   Труба сварная   4121А.20.29.200
  11.   Труба сварная   4121А.20.32.200
  12.   Труба сварная   4121А.20.30.200
  13.   Труба сварная   4121А.20.28.100
  14.   Труба сварная   4121А.20.27.100
  15.   Труба сварная   4121А.20.17.100
  16.   Труба сварная   4121А.20.16.100
  17.   Труба сварная   4121А.20.12.100
  18.   Труба сварная   4121А.20.13.100
  19.   Рукав   РВД 25-650 (взаимозаменяем с рукавом   В3НП 25х650 А2А2)
  20.   Клапан предохранительный   4121.20.95.000
  22.   Клапан обратный   4121.20.90.000
  23.   Труба сварная   4121А.20.15.100
  24.   Щиток приборов   4121А.20.05.000
  25.   Труба сварная   4121.20.63.000
  26.   Труба сварная   4121А.20.72.000
  27.   Рукав   РВД 12х750У
  28.   Рукав   РВД 12х1050У
  29.   Труба сварная   4121.20.70.100
  30.   Рукав l=210 мм   42-56,5-15
  31.   Клапан предохранительный   4121.20.99.000
  32.   Установка фильтров линейных   4121А.20.40.500
  33.   Рукав l=150 мм   42-56,5-15
  34.   Хомутик   4121.11.04.550
  35.   Пружина   4121.20.00.040
  36.   Установка вентилятора с калорифером   4121.20.23.000
  37.   Труба сварная   4121.20.49.000
  38.   Угольник   4121.20.20.000
  39.   Хомут   4121.20.19.000
  40.   Рукав l=150 мм   18х27,5-16
  41.   Рукав l=1000 мм   18х27,5-16
  42.   Рукав l=400 мм   18х27,5-16

продолжение таблицы Гидросистема экскаватора 4121Б.19.00.000  далее>>
