Запчасти для экскаваторов > Экскаватор ЭО-4121(4124) > Установка масляного бака 4121Б.19.02.000

Наименование изделия: Установка масляного бака

Чертеж: 4121Б.19.02.000

Смотрите таблицу соответствующих запчастей ниже:

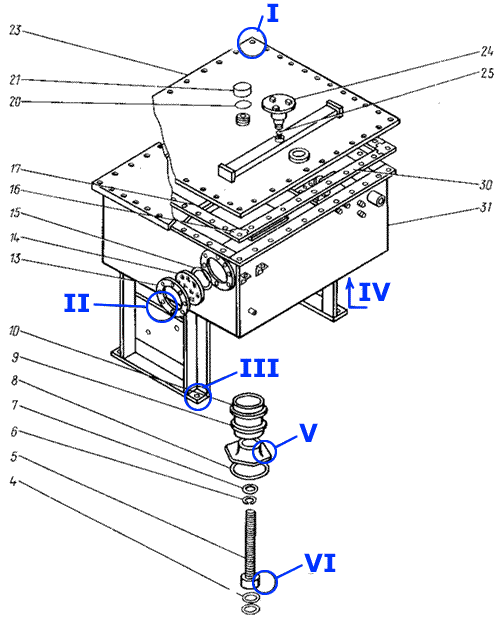

Номер узла на рисунке

I II III IV V VI
Установка масляного бака 4121Б.19.02.000
Установка масляного бака 4121Б.19.02.000
Наименование запчасти Номер запчасти
  1.   Гайка   5915.20
  2.   Шайба   6402.20
  3.   Болт   7798.20х40
  4.   Кольцо   084-090-36-2-2
  5.   Винт   4124.19.02.301
  6.   Шайба   6402.16
  7.   Шайба   4121.20.03.304
  8.   Кольцо   Н2-120х110-4
  9.   Хомут   4121.20.01.400
  10.   Рукав l=150 мм   Б(I)-6,3-100-115-У
  11.   Винт   17473.08х16
  12.   Шайба   6402.08
  13.   Кольцо люка   4121.11.01.017
  14.   Стекло   4121.11.01.014
  15.   Манжета   140х120.6
  16.   Прокладка угловая   4121Б.19.03.001
  17.   Прокладка   4121Б.19.03.002
  18.   Гайка   5915.10
  19.   Шайба   6402.10
  20.   Прокладка   4121.20.03.003
  22.   Болт   7798.10х30
  23.   Крышка сварная   4121Б.19.03.150
  24.   Клапан-сапун   4124.19.02.200
  25.   Кольцо   038-044-036-2-2
  26.   Хомут   4121.20.19.000
  27.   Рукав l=150 мм   18х27,5-16
  28.   Штуцер   4121А.20.03.017
  29.   Кольцо   016-020-25-2-2
  30.   Прокладка   4121Б.19.03.003
  31.   Бак сварной   4121Б.1.03.100
  32.   Болт   7798.16х40
  33.   Шайба   6402.16
  34.   Фланец   4121.20.03.006
  35.   Болт   7798.3М10х20
  36.   Крышка   4121.20.03.303
  37.   Клапан   4121.20.03.305
