Запчасти для экскаваторов > Экскаватор ЭО-4225 > Гидроразводка тележки 4125А.16.78.000-01

Наименование изделия: Гидроразводка тележки

Чертеж: 4125А.16.78.000-01

Смотрите таблицу соответствующих запчастей ниже:

Номер узла на рисунке

I II III IV V VI VII VIII IX X

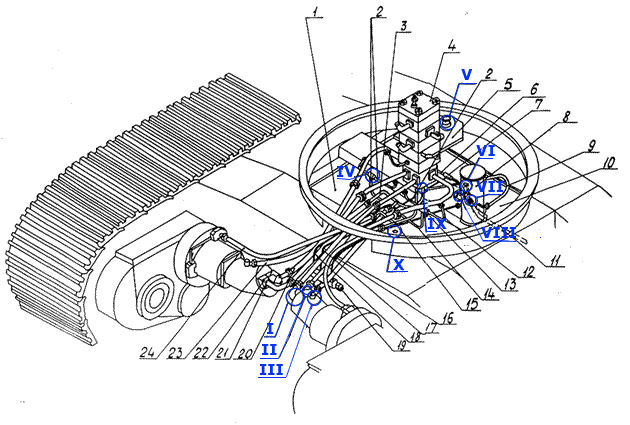

Гидроразводка тележки 4125А.16.78.000-01
Гидроразводка тележки 4125А.16.78.000-01
Наименование запчасти Номер запчасти по чертежу
  1.   Лист   4125.16.68.430
  2.   Труба   4125.16.68.380
  3.   Труба сварная   4125.16.68.480
  4.   Коллектор в сборе центральный   4125.16.68.250
  5.   Стопор   4124.16.38.540
  6*.   Труба   4125А.16.78.150
  6**.   Труба   4125А.16.78.200
  7.   Тройник   4125.16.68.002
  8.   Бачок сварной   4125.16.68.410
  9.   Труба   4125.16.68.490
  10.   Лист   4125.16.68.440
  11*.   Рукав РВД 12х1250У   22-4756
  11**.   Рукав РВД 12х1450У   22-4756
  12.   Труба   4125.16.68.390
  13.   Клапан "ИЛИ"   4125.17.01.110
  14.   Труба   4125.16.68.400
  15.   Труба сварная   4125.16.68.470
  16.   Труба   4125.16.68.370
  17.   Труба   4125А.16.78.100
  18.   Труба   4125.17.68.350
  19.   Блок клапанов   4125.16.68.200
  20*.   Рукав РВД 25-25-630-4-У   22-5923
  20**.   Рукав РВД 25-25-980-4-У   22-5923
  21.   Фланец сварной   4124.16.68.470
  22.   Патрубок   4124.16.38.460
  23*.   Рукав РВД 12х850У   22-4756
  23**.   Рукав РВД 12х1050У   22-4756
  24*.   Рукав РВД 12х1050У   22-4756
  24**.   Рукав РВД 12х1250У   22-4756
  25.   Болт М12-8gх35.56.019   7798
  26.   Шайба 12Т 65Г 06   6402
  27.   Патрубок   4124.16.38.480
  28.   Кольцо 034-040-36-2-2   9833

продолжение таблицы Гидроразводка тележки 4125А.16.78.000-01  далее>>
  • Примечание:
    •   * - только для 4125А.16.78.000
    • ** - только для 4125А.16.78.000-01
