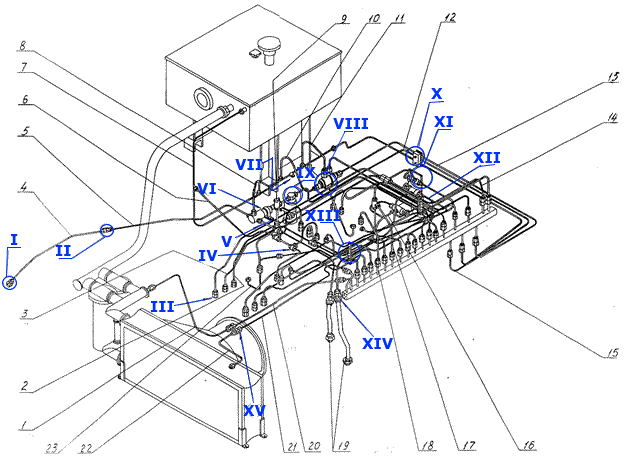

Наименование изделия: Гидросистема упраления на платформе
Чертеж: 4225.17.32.000

Смотрите таблицу соответствующих запчастей ниже:

Номер узла на рисунке	I	II	III	IV	V	VI	VII
Номер узла на рисунке	VIII	IX	X	XI	XII	XIII	XIV	XV

Гидросистема упраления на платформе 4225.17.32.000

№	Наименование запчасти	Номер запчасти по чертежу
1.	Труба в сборе	4125А.17.02.520
2.	Труба в сборе	4125А.17.02.770
3.	Труба в сборе	4125А.17.02.780
4.	Труба в сборе	4125А.17.02.800
5.	Труба в сборе	4125А.17.02.810
6.	Труба в сборе	4225.17.32.140
7.	Труба сварная	4125А.17.02.990
8.	Труба в сборе	4125А.17.02.250
9.	Клапан обратный	4125.17.02.050
10.	Труба в сборе	4125А.17.02.880
11.	Труба в сборе	4125А.17.02350.460
12.	Труба в сборе	4125А.17.02.580
13.	Труба в сборе	4125А.17.02.600
14.	Труба в сборе	4125А.17.02.610
15.	Труба в сборе	4125А.17.02.590
16.	Труба в сборе	4125А.17.02.950
17.	Труба в сборе	4125А.17.02.410
18.	Труба в сборе	4125А.17.02.330
19.	Рукав РВД 12х1050У	22-4756
20.	Труба в сборе	4125А.17.02.840
21.	Труба в сборе	4125А.17.02.830
22.	Труба в сборе	4125А.17.02.870
23.	Труба в сборе	4125А.17.02.670
24.	Тройник	4125.16.68.002
25.	Труба в сборе	4125А.17.02.210
26.	Труба в сборе	4125А.17.02.260
27.	Штуцер	4125.17.02.101
28.	Гайка соединительная	4121.11.04.253
29.	Штуцер	4125.17.02.006
30.	Труба в сборе	4125А.17.02.740
31.	Труба в сборе	4125А.17.02.190
32.	Труба в сборе	4125А.17.02.850
33.	Труба в сборе	4125А.17.02.890
34.	Хомут	4125А.17.02.010
35.	Пневмогидроаккумулятор	4125А.17.02.120
36.	Труба в сборе	4125А.17.02.200
37.	Шайба 12Т 65Г 06	6402
38.	Гайка М12-7Н.5.019	5915
39.	Скоба	4121А.20.00.071
40.	Болт М8-8gх20.56.019	7798
41.	Шайба 8Т 65Г 06	6402

продолжение таблицы Гидросистема упраления на платформе 4225.17.32.000 далее>>
