Запчасти для экскаваторов > Экскаватор ЭО-4225 > Установка отопителя и жидкостного подогревателя 4125А.15.01.000

Наименование изделия: Установка отопителя и жидкостного подогревателя

Чертеж: 4125А.15.01.000

Смотрите таблицу соответствующих запчастей ниже:

Номер узла на рисунке

I II III IV V VI VII VIII

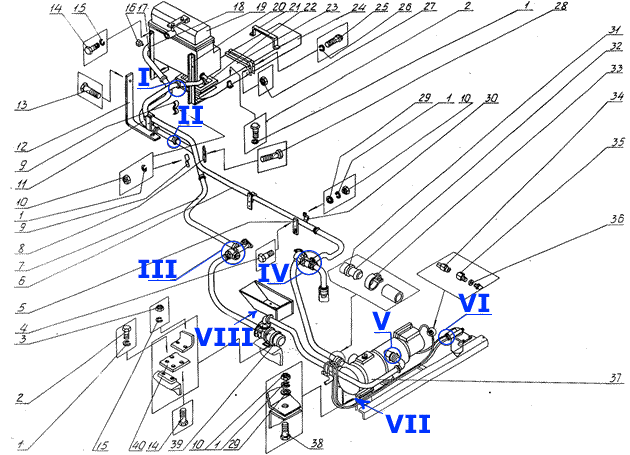

Установка отопителя и жидкостного подогревателя 4125А.15.01.000
Установка отопителя и жидкостного подогревателя 4125А.15.01.000
Наименование запчасти Номер запчасти по чертежу
  1.   Шайба 8Т 65Г 06   6402
  2.   Болт М8-8gх16.56.019   7798
  3.   Гайка М6-7Н.5.06   5915
  4.   Болт М8-8gх30.56.019   7798
  5.   Планка   4125А.15.01.019
  6.   Труба сварная   4125.15.01.700
  7.   Рукав 25х35,5-16 l=0,85 м   10362
  8.   Планка   4125А.15.01.021
  9.   Скоба   4125.15.01.014
  10.   Гайка М8-7Н.5.06   5915
  11.   Труба сварная   4125А.15.01.550
  12.   Стойка   4125.15.01.011
  13.   Болт М8-8gх45.56.019   7798
  14.   Болт М6-8gх20.56.019   7798
  15.   Шайба 6Т 65Г 06   6402
  16.   Штуцер   4125А.15.01.022
  17.   Рукав 18х27,5-16 l=0,6 м   10362
  18.   Стойка   4125.15.01.650
  19.   Агрегат отопительно-вентиляционный А ОВ.В1-  0,355-01 УХЛ2   22-6022
  20.   Стойка   4125.15.01.600
  21.   Скоба   4125.15.01.004
  22.   Прокладка   4125.15.01.001
  23.   Каркас   4125.15.01.100
  24.   Каркас   4125.15.01.200
  25.   Винт В1.М5-8gх10.46.019   17475
  26.   Шайба 5Т 65Г 06   6402
  27.   Гайка М5   4121.22.00.009
  28.   Болт М8-8gх35.56.019   7798
  29.   Шайба 8.0112   11371
  30.   Скоба   4125А.15.01.007
  31.   Рукав 25х35,5-16 l=1,1 м   10362
  32.   Штуцер   4125А.15.01.015
  33.   Хомутик   4125А.15.01.450
  34.   Труба в сборе   4125А.15.01.050
  35.   Штуцер   4125А.15.01.012
  36.   Прокладка   4125А.15.01.003
  37.   Подогреватель жидкости 14.8106   37.001.1082
  38.   Болт М8-8gх20.56.019   7798
  39.   Электродвигатель 34.3730   3940
  40.   Планка   4125.15.01.020

продолжение таблицы Установка отопителя и жидкостного подогревателя 4125А.15.01.000  далее>>
