Запчасти для экскаваторов > Экскаватор ЭО-4225А-07 > Установка масляного бака 4225.19.30.000

Наименование изделия: Установка масляного бака

Чертеж: 4225.19.30.000

Смотрите таблицу соответствующих запчастей ниже:

Номер узла на рисунке

I II III IV V VI VII VIII IX X XI

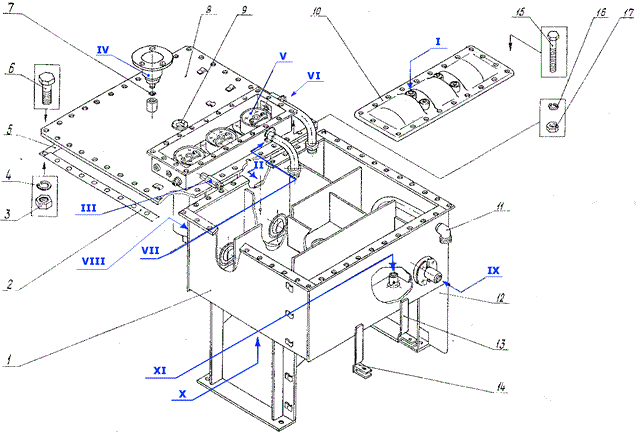

Установка масляного бака 4225.19.30.000
Установка масляного бака 4225.19.30.000
Наименование запчасти Номер запчасти
  1.   Бак сварной   4225А.19.30.800
  2.   Прокладка   4121Б.19.03.003
  3.   Гайка   5915.10
  4.   Шайба   6402.10
  5.   Прокладка   4121Б.19.03.002
  6.   Болт   7798.10х30
  7.   Кольцо   9833.030-034-25-2-2
  8.   Крышка сварная   4225А.19.30.500
  9.   Труба сварная   4225А.19.30.510
  10.   Крышка сварная   4225А.19.30.600
  11.   Труба сварная   4225А.19.30.850
  12.   Лист   4225А.19.30.819
  13.   Кронштейн   4225А.19.30.870
  14.   Кронштейн   4225А.19.30.860
  15.   Болт   7798.08х30
  16.   Шайба   6402.08
  17.   Гайка   5915.08
  18.   Кольцо   9833.115-120-30-2-2
  19.   Крышка-стекло   4225А.19.30.008
  20.   Лист   4225А.19.30.014
  21.   Винт   17473.05х16
  22.   Пробка   4225А.19.30.006
  23.   Кольцо   9833.040-044025-2-2
  24.   Патрон магнитный   3 УХЛ4
  25.   Кольцо   9833.011-015-25-2-2
  26.   Переходник к манометру   4225А.19.27.000
  27.   Шайба   11371.08
  28.   Корпус   4225А.19.30.301
  29.   Диафрагма   4225А.19.30.303
  30.   Кольцо   9833.034-040-36-2-2
  31.   Корпус   4225А.19.30.302
  32.   Пружина   4124.19.02.205
  33.   Кольцо   9833.054-060-36-2-2
  34.   Корпус   4124.19.02.202
  35.   Лист   4124.19.02.204
  36.   Фильтр   4124.19.02.207
  37.   Крышка   4124.19.02.206
  38.   Болт   7798.08х50
  39.   Ручка   4225А.19.30.402
  40.   Проволок L=200мм   3282.1,2-0-4
  41.   Болт   7798.10х25
  42.   Фланец   4225А.19.30.435
  43.   Крышка   4225А.19.30.434
  44.   Кольцо   9833.070-078-46-2-2

продолжение таблицы Установка масляного бака 4225.19.30.000  далее>>
