Запчасти для экскаваторов > Экскаватор ЕТ-16 > Электрооборудование (с подогревателем HYDRONIC) :: 214-20-88.28.000-10

Наименование изделия: Электрооборудование (с подогревателем HYDRONIC)

Чертеж: 214-20-88.28.000-10

Смотрите таблицу соответствующих запчастей ниже:

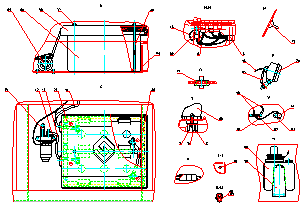

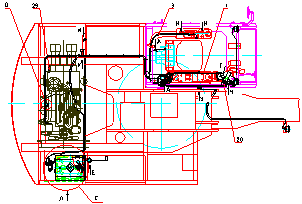

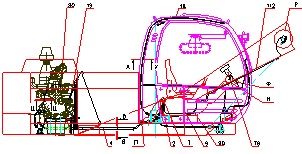

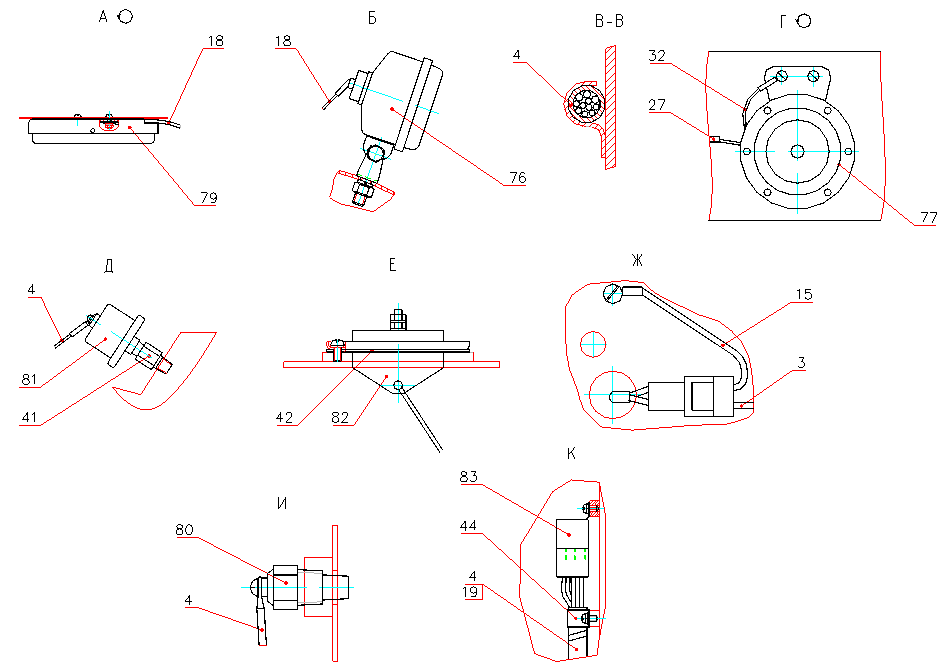

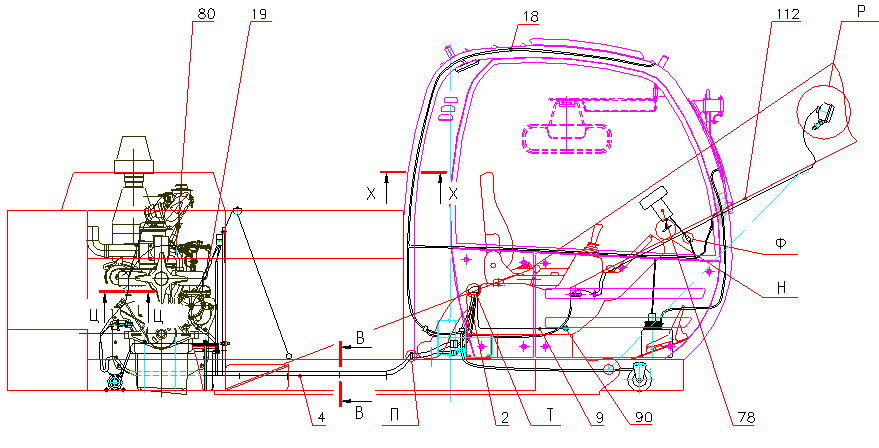

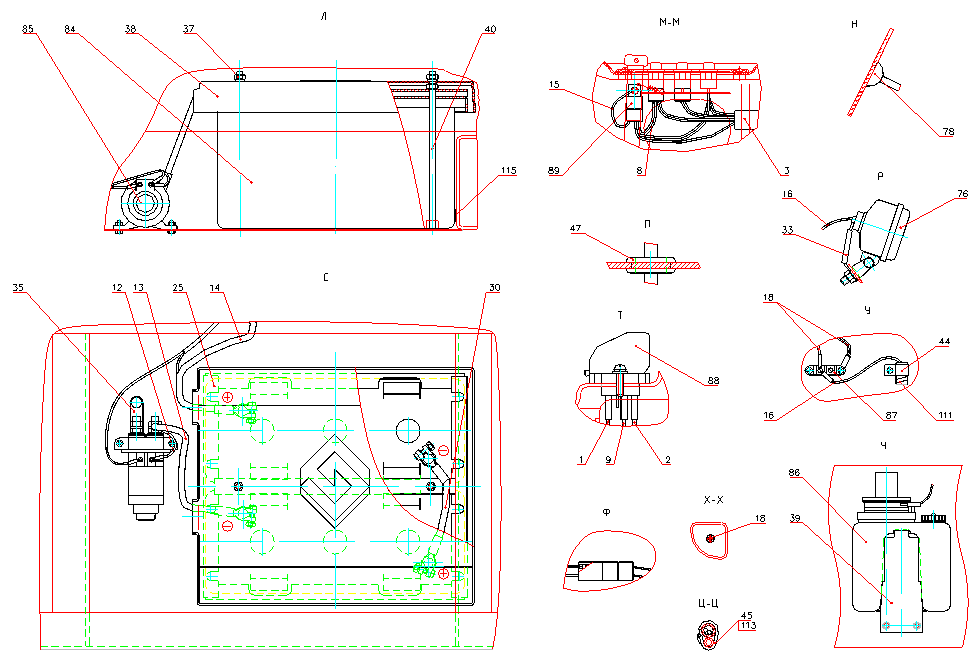

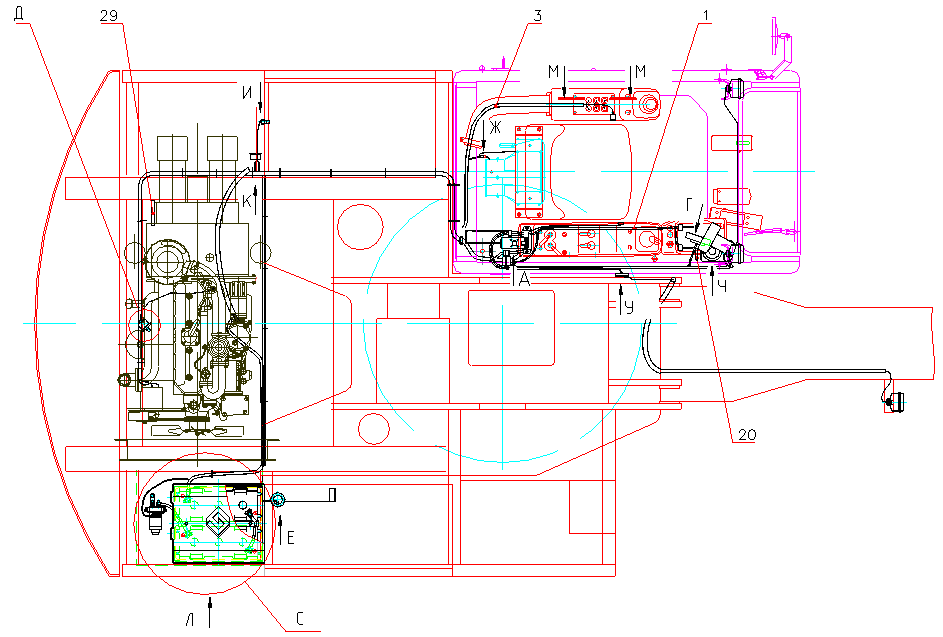

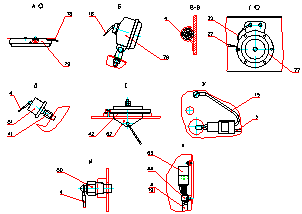

214-20-88.28.000-10 Электрооборудование (с подогревателем HYDRONIC) Рис.1 214-20-88.28.000-10 Электрооборудование (с подогревателем HYDRONIC) Рис.2

214-20-88.28.000-10 Электрооборудование (с подогревателем HYDRONIC) Рис.3 214-20-88.28.000-10 Электрооборудование (с подогревателем HYDRONIC) Рис.4

Электрооборудование (с подогревателем HYDRONIC) 214-20-88.28.000-10



№ поз.



Обозначение



Наименование

Количество
на одну сб. единицу

1

214-20-88.28.010

Жгут проводов

1

2

214-20-88.28.020

Жгут проводов

1

3

214-20-88.28.030

Жгут проводов

1

4

214-20-88.28.040

Жгут проводов

1

8

214-02-88.01.070

Провод

1

9

214-02-88.01.080

Провод

1

12

314-02-88.01.020

Провод

1

13

314-20-88.27.110

Провод

1

14

312-20-88.20.170

Провод

1

15

314-02-88.01.150

Провод

2

16

314-02-88.01.190

Провод стрелы

1

18

312-20-88.20.020

Жгут проводов

1

19

312-20-88.20.130

Жгут проводов

1

20

312-20-88.20.240

Провод

1

25

312-04-88.10.010

Рамка аккумуляторов

1

27

225-10-88.12.090

Провод

1

29

312-20-88.20.290

Провод

1

30

312-20-88.20.280

Провод

1

32

13.06.10.050

Провод

1

33

318-40-88.05.110

Провод

1

35

314-02-88.01.003

Перемычка

1

37

005-04-02.05.004

Шайба

2

38

312-20-88.20.003

Крышка аккумуляторов

1

39

312-20-88.20.001

Кронштейн омывателя

1

40

312-04-88.10.031

Шпилька

2

41

13.06.20.002

Переходник

1

42

26.00.70.008

Прокладка

1

44

Э-302-1-1600-04Б

Скоба

3

45

Э302-1-1600-14

Хомутик

5

47

Э302-1-1200-40

Втулка предохранительная

1

76

8724.304/011

Фара

1

77

20.3721-01

Сигнал

1

78



Вентилятор автомобильный
на присоске 6”



1

79

16.3714-01

Плафон

1

80

ТМ100В

Датчик

2

81

ММ358

Датчик

1

82

В26.3827

Датчик

1

83

738.3747-30

Реле стартера

1

84

3СТ-215A

Батарея аккумуляторная

2

85

1300.3737

Выключатель массы

1

86

1102.5208-25

Стеклоомыватель

1



№ поз.



Обозначение



Наименование

Количество
на одну сб. единицу

87

14.3723 (2-х клемм.)

Панель соединительная

1

89

90.3747

Реле

1

90

ПС500

Розетка

1

111

P3-Ц-Х-Ш-15 ТУ 22-2173-71

Металлорукав L=1000 мм

1

112



Труба 12х1 ГОСТ 8734-75  L=1280 мм

1

113



Трубка 305ТВ-40, 8, белая
ГОСТ 19034-82  L=50 мм



5

114



Трубка 305ТВ-40, 16, белая
ГОСТ 19034-82  L=30 мм



10

115



Пластина 1Ф-1-ТМКЦ-С-2 30х340

3

125

225-10-88.12.040

Жгут проводов

1

126

225-10-88.12.020

Провод

1

131

25 1380 89 04 00

Выключатель

1

132

207 00 005

Контрольная лампа

1

133

204 31 004*

Колодка предохранительная

3

134

204 31 005*

Крышка

3

135

20А 204 00 081*

Предохранитель

1

136

5А 204 00 079*

Предохранитель

1

137

25А 204 00 089*

Предохранитель

1

* - в комплекте с подогревателем HYDRONIC 10.
