Наименование изделия: Гидроуправление на поворотной платформе

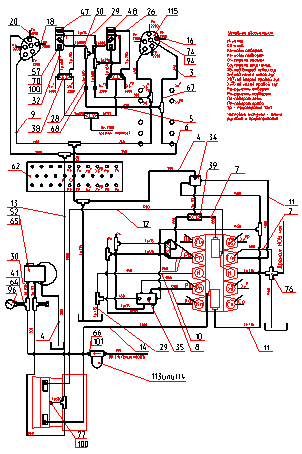

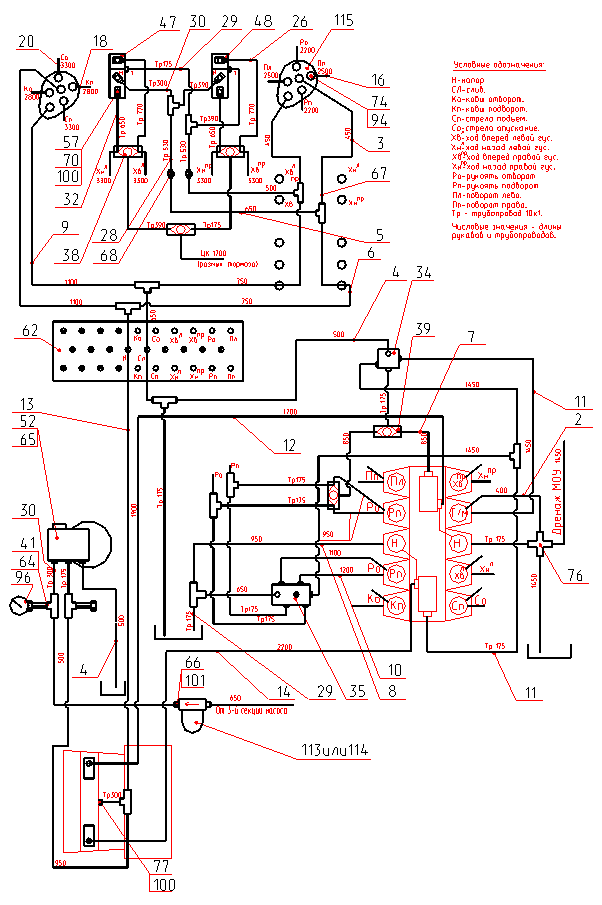

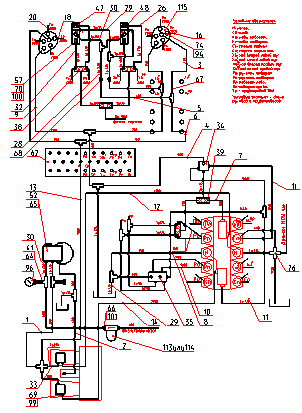

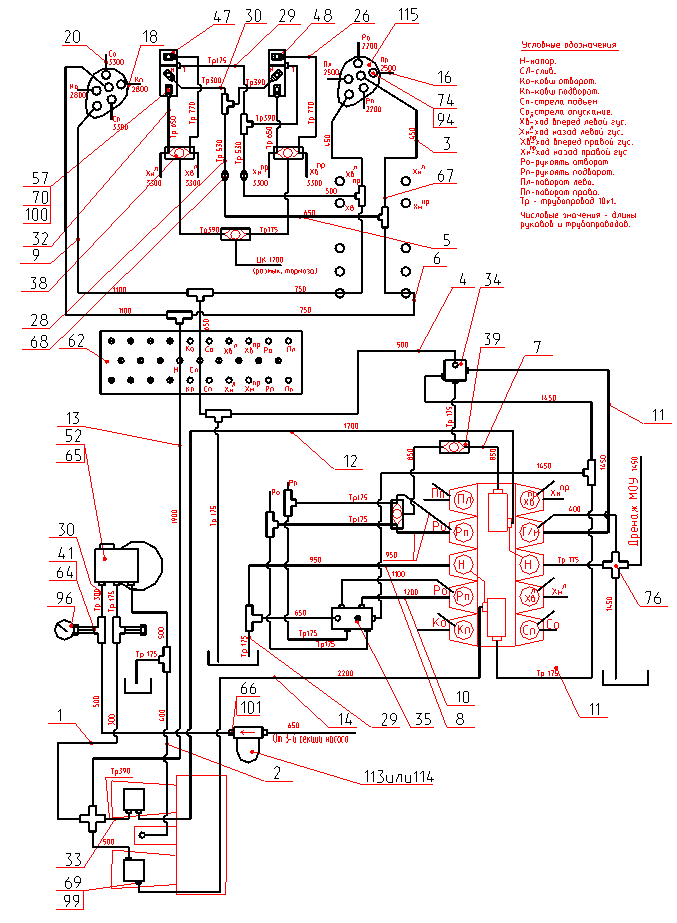

Чертеж: 214-20-80.04.000
Смотрите таблицу соответствующих запчастей ниже:
Гидроуправление на поворотной платформе 214-20-80.04.000
№ поз.
Обозначение
Наименование
Количество
на одну сб. единицу
1
ЭО-3323А.07.31.050
Рукав L=300 мм
1*
2
ЭО-3323А.07.31.070
Рукав L=400 мм
2*
1**
3
ЭО-3323А.07.31.080
Рукав L=450 мм
2*
3**
4
ЭО-3323А.07.31.090
Рукав L=500 мм
5*
4**
5
ЭО-3323А.07.31.110
Рукав L=650 мм
4
6
ЭО-3323А.07.31.120
Рукав L=750 мм
2
7
ЭО-3323А.07.31.125-10
Рукав L=850 мм
2
8
ЭО-3323А.07.31.130-10
Рукав L=950 мм
3
9
ЭО-3323А.07.31.150
Рукав L=1100 мм
3
10
ЭО-3323А.07.31.160
Рукав L=1200 мм
1
11
ЭО-3323А.07.31.170
Рукав L=1300 мм
5
12
ЭО-3323А.07.31.190
Рукав L=1700 мм
2
13
ЭО-3323А.07.31.200
Рукав L=1900 мм
1
14
ЭО-3323А.07.31.220
Рукав L=2200 мм
3
16
ЭО-3323А.07.31.230
Рукав L=2500 мм
2
18
ЭО-3323А.07.31.240-10
Рукав L=2800 мм
2
20
ЭО-3323А.07.31.270-10
Рукав L=3300 мм
6
26
ЭО-3323А.08.04.210
Трубопровод L=770 мм
2
28
ЭО-3323А.07.21.330
Трубопровод L=530 мм
2
29
ЭО-3323А.07.21.360
Трубопровод L=175 мм
13*
12**
30
ЭО-3323А.07.21.370
Трубопровод L=300 мм
2*
3**
32
ЭО-3323А.07.21.450
Трубопровод L=650 мм
2
33
ЭО-3323А.07.15.380
Трубопровод L=390 мм
5*
4**
34
ЭО-3323.07.10.010
Гидрораспределитель
1
35
ЭО-3323А.07.21.010
Гидрораспределитель
1
38
ЭО-3332А.49.01.140
Клапан «ИЛИ»
3
39
ЭО-3323А.07.15.020
Клапан «ИЛИ»
2
41
ЭО-3322А.23.02.260
Включатель манометра
2
47
13.80.04.800
Блок управления
1
48
13.80.04.850
Блок управления
1
52
64002.10.000
Пневмогидроаккумулятор с гидроклапанами
1
57
016-00-80.04.010
Переходник
6
62
318-40-80.04.001
Планка
1
63
314-20-80.04.001
Кронштейн
1
64
ЭО-3322А.23.03.006
Тройник
2
65
ЭО-3322А.23.03.008
Хомут
2
66
308-02-80.04.002
Штуцер
2
67
ЭО-3322А.24.01.004
Тройник
13
68
ЭО-3322А.24.01.005
Штуцер
2
69
ЭО-3322Б.11.07.015
Штуцер
2*
70
016-00-80.04.001
Болт
6
74
520.20.20.025
Штуцер
14
76
ЭО-3323А.07.21.003
Крестовина
2*
1**
77
ЭО-3322Д.23.03.009
Штуцер
3**
94
9833.012-016-25-2-3
Кольцо
14
96
Манометр МТП-3-10 МПа-1,5 ?60 мм
ТУ 25-7310.0045-87
1
99
23358.12М3
Прокладка
2*
100
23358.14М3
Прокладка
12*
15**
101
23358.22М3
Прокладка
2
113
MDM101CD1CB300X
Фильтр напорный
1
114
APM37
Фильтр напорный
1
115
100 ВНМ-03(-11) или 13.80.04.500
Блок управления
2
* - только для 214-20-80.04.000 (гидравлика ПСМ) only for 314-20-80.04.000 (ПСМ hydraulics)
** - только для 214-20-80.04.000-10 (нем. гидроаппараты «Bosch-Rexroth») only for 314-20-80.04.000-10 («Bosch-Rexroth» hydraulics)
