Запчасти для экскаваторов > Экскаватор ЕТ-16 > Трубопроводы на поворотной платформе (с гидравликой ПСМ) :: 214-20-80.01.000-02

Наименование изделия: Трубопроводы на поворотной платформе (с гидравликой ПСМ)

Чертеж: 214-20-80.01.000-02

Смотрите таблицу соответствующих запчастей ниже:

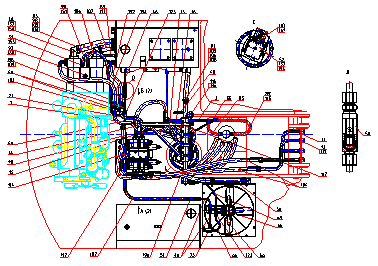

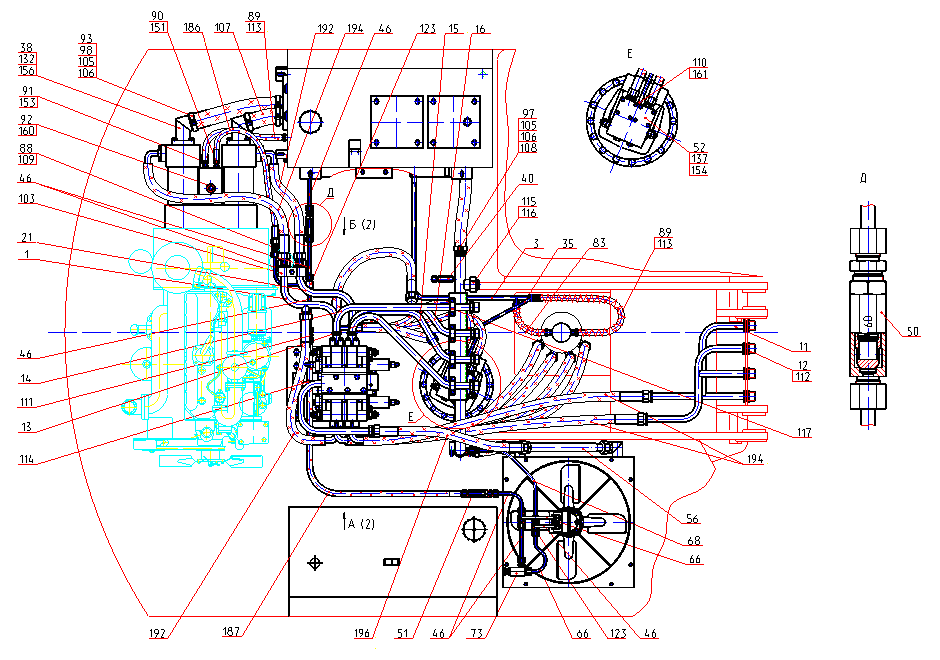

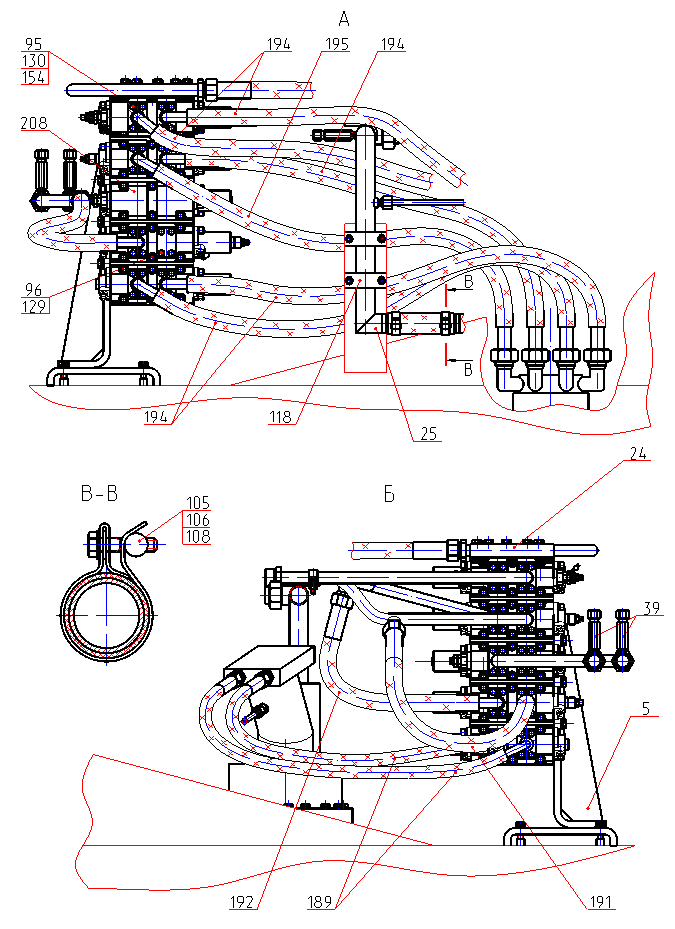

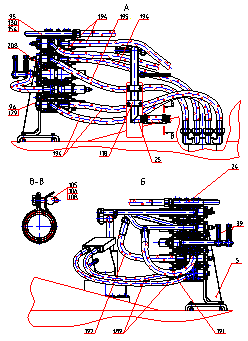

214-20-80.01.000-02 Трубопроводы на поворотной платформе (с гидравликой ПСМ) Рис.1 214-20-80.01.000-02 Трубопроводы на поворотной платформе (с гидравликой ПСМ) Рис.2

Трубопроводы на поворотной платформе (с гидравликой ПСМ) 214-20-80.01.000-02



№ поз.



Обозначение



Наименование

Количество
на одну сб. единицу

1

214-02-80.01.010

Трубопровод

1

3

214-02-80.01.030

Трубопровод

1

5

314-02-80.01.050

Кронштейн

1

11

314-02-80.01.110

Трубопровод

1

12

314-02-80.01.120

Трубопровод

1

13

314-02-80.01.130

Трубопровод

1

14

314-02-80.01.140

Трубопровод

1

15

314-02-80.01.150

Трубопровод

1

16

314-02-80.01.160

Трубопровод

1

21

314-02-80.01.220-10

Трубопровод

1

24

314-02-80.01.240

Фланец сливной

1

25

314-02-80.01.250

Трубопровод

1

35

318-00-80.01.240

Трубопровод (12х1; L=650)

1

38

ЭО-3323А.08.02.850

Патрубок

2

39

ЭО-3323.01.82.680

Включатель манометра

2

40

ЭО-3322А.23.02.260

Включатель манометра

1

46

318-00-80.01.290

Трубопровод (12х1; L=175)

7

50

ЭО-3323А.08.07.110-10

Клапан предохранительный

1

51

ЭО-3323А.08.07.110-50

Клапан подпорный

1

52

417-10-80.01.100

Блок переливных клапанов

1

56

314-02-80.01.320

Трубопровод

1

66

314-02-80.01.400

Трубопровод (12х1; L=340)

2

68

ЭО-3323.08.01.560

Трубопровод (12х1; L=480)

1

73

314-02-80.01.500

Кран

1

83

214-20-80.01.001

Рукав 16х25-1,6 ГОСТ 10362-76  L=250 мм

1

88

ЭО-3322А.23.03.004

Штуцер

1

89

222-02-80.01.006

Рукав 16х25-1,6 ГОСТ 10362-76  L=500 мм

2

90

ЭО-3323А.20.83.012

Штуцер

1

91

ЭО-3323А.08.02.003

Штуцер

1

92

ЭО-3322Б.11.07.015

Штуцер

1

93

ЭО-3323А.08.02.007

Хомут

4

95

ЭО-3323.01.80.004

Фланец

38

96

ЭО-3323.01.80.003

Фланец

1

97

314-02-80.01.009

Рукав 40х51-1,6 ГОСТ 10362-76  L=400 мм

2

98

312-04-80.01.006

Рукав 65х77,5-0,29 ГОСТ 10362-76  L=500 мм

1

103

ЭО-3323.41.08.006

Скоба

2

105

ЭО-3322А.04.00.003

Бонка

8

106

ЭО-3322А.04.00.213

Болт

8

107

312-04-80.01.007

Рукав 65х77,5-0,29 ГОСТ 10362-76  L=300 мм

1

108

ЭО-3322А.04.31.005

Хомут

4

109

314-02-80.05.001-10

Штуцер

1



№ поз.



Обозначение



Наименование

Количество
на одну сб. единицу

110

ЭО-3322А.23.02.001

Штуцер

1

111

ЭО-3322А.24.01.009

Штуцер

1

112

ЭО-3322Б.48.01.904

Гайка

4

113

Э-302-1-3900-07

Хомут

6

114

НГ-413.010.0.001-10

Хомут

1

115

СП-71.0.70.002

Заглушка

1

116

СП-71.0.70.001

Гайка накидная

1

117

МГ-300.222.1.002

Прижим

4

118

МГ-300.222.1.004

Колодка верхняя

2

123

ЭО-3322В.20.01.001

Тройник

3

129

7796.М10-8gх30.88.40Х.019

Болт

4

130

7796.М10-8gх40.88.40Х.019

Болт

76

132

7796.М12-8gх35.88.40Х.019

Болт

8

137

7798.М10-8gх55.88.40Х.019

Болт

6

151

9833.018-022-25-2-3

Кольцо

1

153

9833.024-028-25-2-3

Кольцо

1

154

9833.030-035-30-2-3

Кольцо

24

155

9833.038-044-36-2-3

Кольцо

3

156

9833.055-060-30-2-3

Кольцо

2

160

23358.12М3

Прокладка

1

161

23358.18М3

Прокладка

1

186



РВД 12-28(М22х1,5)-650-У

1

187



РВД 12-28(М22х1,5)-1250-У

1

189



РВД 16-30(М27х1,5,0-?40;90°)-1050-У

2

191



РВД 20-33(М42х2-?40)-750-У

1

192



РВД 20-33(М42х2,0-?40;90°)-750-У

3

194



РВД 20-33(М42х2,0-?40;90°)-1250-У

6

195



РВД 20-33(М42х2,0-?40;90°)-1450-У

1

196



РВД 20-33(М42х2)-850-У

1

200



Манометр ?100 МПЗ-60МПа х1,5
ТУ 25.02.943-74

1

202



Манометр МТП-3-1 МПа-1,5 ?60 мм
ТУ 25-7310.0045-87

1

208

214-02-520.00 ГР

Гидрораспределитель

1
