Запчасти для экскаваторов > Экскаватор ЕТ-16 > Трубопроводы на поворотной платформе (с гидравликой "Bosch-Rexroth") :: 214-30-80.01.000

Наименование изделия: Трубопроводы на поворотной платформе (с гидравликой "Bosch-Rexroth")

Чертеж: 214-30-80.01.000

Смотрите таблицу соответствующих запчастей ниже:

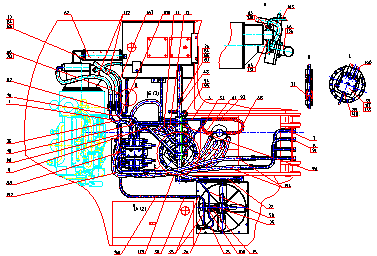

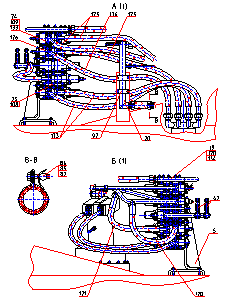

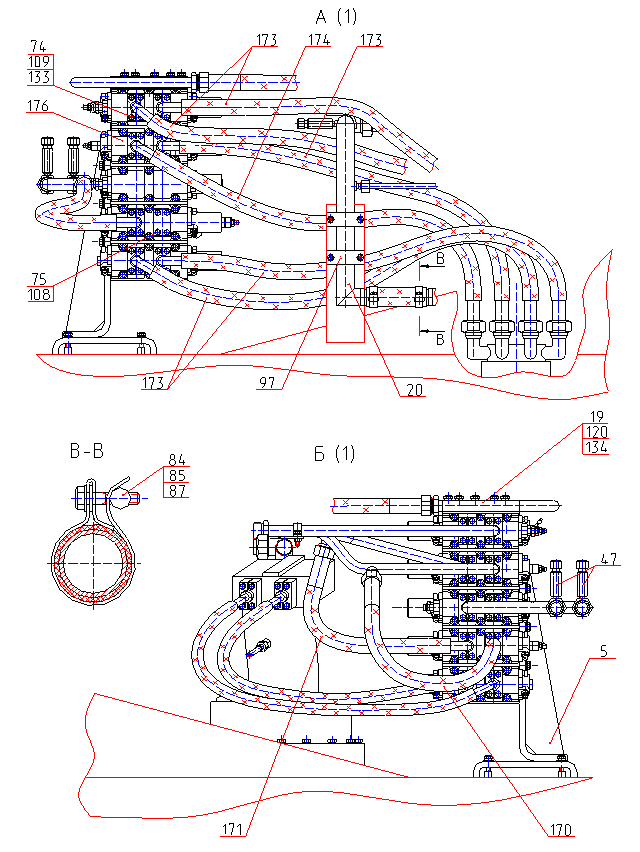

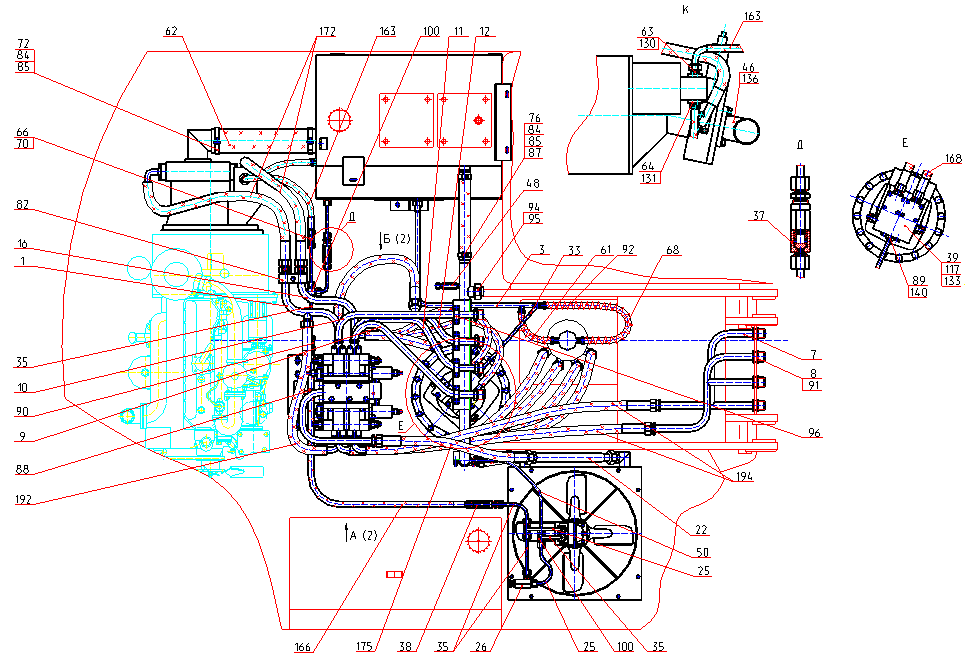

214-30-80.01.000 Трубопроводы на поворотной платформе (с гидравликой "Bosch-Rexroth") Рис.1 214-30-80.01.000 Трубопроводы на поворотной платформе (с гидравликой "Bosch-Rexroth") Рис.2

Трубопроводы на поворотной платформе (с гидравликой "Bosch-Rexroth") 214-30-80.01.000



№ поз.



Обозначение



Наименование

Количество
на одну сб. единицу

1

214-02-80.01.010

Трубопровод

1

3

214-02-80.01.030

Трубопровод

1

5

314-02-80.01.050

Кронштейн

1

7

314-02-80.01.110

Трубопровод

1

8

314-02-80.01.120

Трубопровод

1

9

314-02-80.01.130

Трубопровод

1

10

314-02-80.01.140

Трубопровод

1

11

314-02-80.01.150

Трубопровод

1

12

314-02-80.01.160

Трубопровод

1

16

314-02-80.01.220-10

Трубопровод

1

19

314-02-80.01.240

Фланец сливной

1

20

314-02-80.01.250

Трубопровод

1

22

314-02-80.01.320

Трубопровод

1

25

314-02-80.01.400

Трубопровод (12х1; L=340)

2

26

314-02-80.01.500

Кран

1

33

318-00-80.01.240

Трубопровод (12х1; L=650)

1

35

318-00-80.01.290

Трубопровод (12х1; L=175)

7

37

ЭО-3323А.08.07.110-10

Клапан предохранительный

1

38

ЭО-3323А.08.07.110-50

Клапан подпорный

1

39

417-10-80.01.100

Блок переливных клапанов

1

46

312-04-80.01.400

Патрубок

1

47

ЭО-3323.01.82.680

Включатель манометра

2

48

ЭО-3322А.23.02.260

Включатель манометра

1

50

ЭО-3323.08.01.560

Трубопровод (12х1; L=480)

1

61

214-20-80.01.001

Рукав 16х25-1,6 ГОСТ 10362-76  L=250 мм

1

62

318-30-80.01.001

Рукав 90х104-0,29 ГОСТ 10362-76  L=430 мм

1

63

225-06-80.01.003

Переходник

1

64

225-06-80.01.004

Переходник

1

66

314-02-80.05.001-10

Штуцер

1

68

222-02-80.01.006

Рукав 16х25-1,6 ГОСТ 10362-76  L=500 мм

2

70

ЭО-3322А.23.03.004

Штуцер

1

72

ЭО-3323.01.82.017

Хомут

2

74

ЭО-3323.01.80.004

Фланец

38

75

ЭО-3323.01.80.003

Фланец

1

76

314-02-80.01.009

Рукав 40х51-1,6 ГОСТ 10362-76  L=400 мм

2

82

ЭО-3323.41.08.006

Скоба

2

84

ЭО-3322А.04.00.003

Бонка

6

85

ЭО-3322А.04.00.213

Болт

6

87

ЭО-3322А.04.31.005

Хомут

4

88

НГ-413..010.0.001-10

Хомут

1

89

ЭО-3322А.23.02.001

Штуцер

1



№ поз.



Обозначение



Наименование

Количество
на одну сб. единицу

90

ЭО-3322А.24.01.009

Штуцер

1

91

ЭО-3322Б.48.01.904

Гайка

4

92

Э-302-1-3900-07

Хомут

6

94

СП-71.0.70.002

Заглушка

1

95

СП-71.0.70.001

Гайка накидная

1

96

МГ-300.222.1.002

Прижим

4

97

МГ-300.222.1.004

Прижим

2

100

ЭО-3322В.20.01.001

Тройник

3

108

7796.М10-8gх30.88.40Х..019

Болт

4

109

7796.М10-8gх40.88.40Х..019

Болт

68

117

7798.М10-8gх55.88.40Х..019

Болт

6

130

9833.020-024-25-2-3

Кольцо

1

131

9833.024-028-25-2-3

Кольцо

1

133

9833.030-035-30-2-3

Кольцо

26

134

9833.038-044-36-2-3

Кольцо

3

136

9833.090-100-58-2-3

Кольцо

1

140

23358.18М3

Прокладка

1

163



РВД 12-28(М22х1,5;0-М22х1,5;90°)-650-У

1

166



РВД 12-28(М22х1,5)-1250-У

1

168



РВД 16-30(М27х1,5,0-?40;90°)-1050-У

2

170



РВД 20-33(М42х2-?40)-750-У

1

171



РВД 20-33(М42х2,0-?40;90°)-750-У

2

172



РВД 20-33(М42х2,0-?40;90°)-1050-У

1

173



РВД 20-33(М42х2,0-?40;90°)-1250-У

6

174



РВД 20-33(М42х2,0-?40;90°)-1450-У

1

175



РВД 20-33(М42х2)-850-У

1

176

214-02-520.00 ГР

Гидрораспределитель

1

177



Манометр ?100 МПЗ-У-60МПа-1,5
ТУ 25.02 180335-84

1

178



Манометр МТП-3-1 МПа-1,5 ?60 мм
ТУ 25-7310.0045-87

1
