Запчасти для экскаваторов > Экскаватор ЕТ-16 > Установка подогревателя :: 314-02-87.60.000

Наименование изделия: Установка подогревателя

Чертеж: 314-02-87.60.000

Смотрите таблицу соответствующих запчастей ниже:

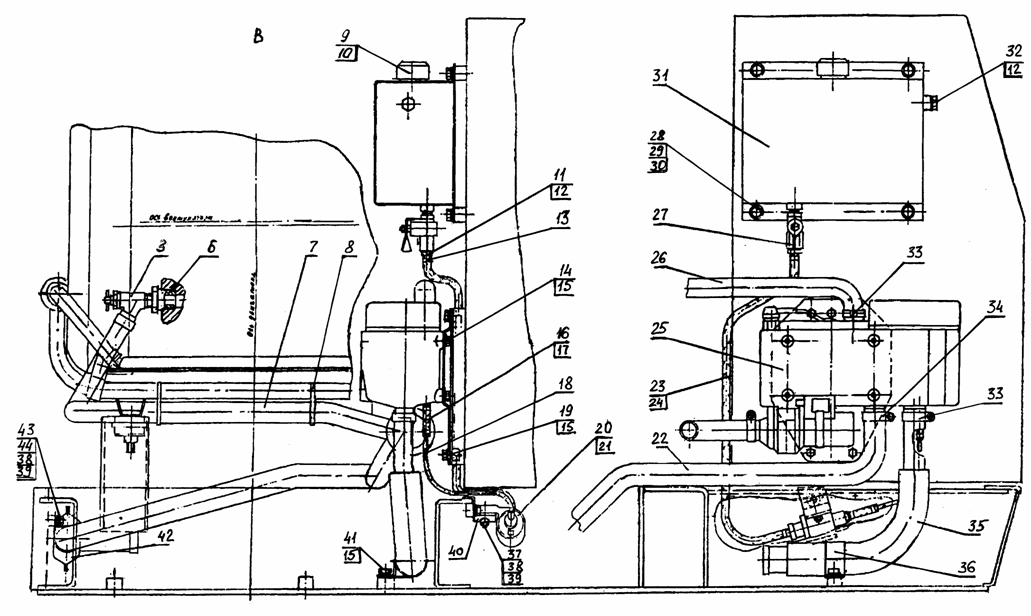

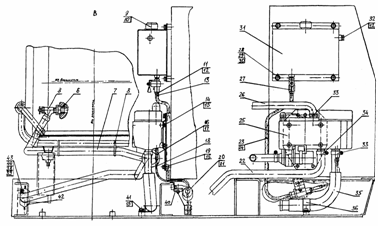

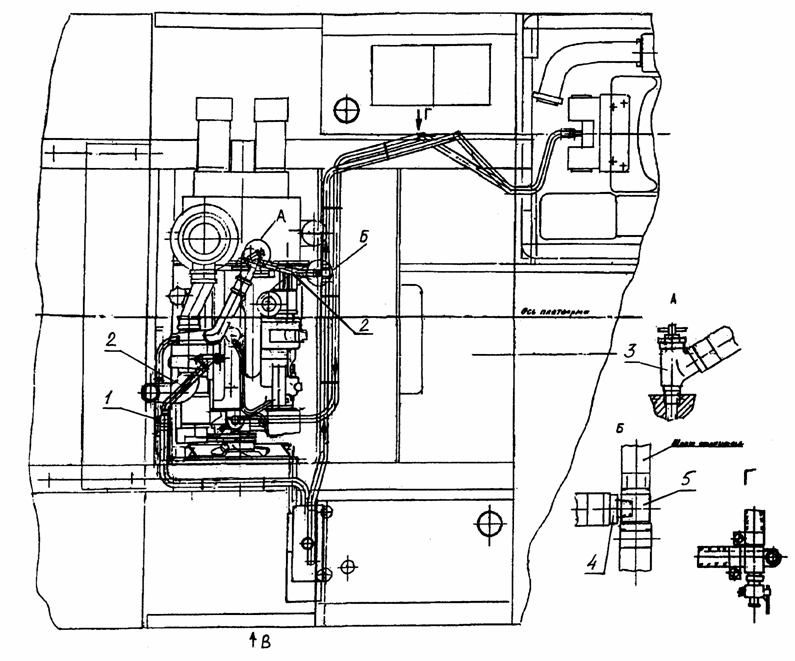

314-02-87.60.000 Установка подогревателя Рис.1 314-02-87.60.000 Установка подогревателя Рис.2

Установка подогревателя 314-02-87.60.000



№ поз.



Обозначение



Наименование

Количество
на одну сб. единицу

1

ЭО-3322А.09.40.004

Заглушка

1

2

314-02-87.60.002

Рукав 16-1,0-ВГ ТУ 381051731-87
L=600 мм

2

3

ОСТ37-001-240.ВС-11

Кран

2

4

ЭО-3323.20.85.002

Штуцер

1

5

225-10-87/25/013

Тройник

2

6

314-02-87.50.001

Переходник

1

7

20.1673.80.00.03*

Шланг водяной

1

8

Э302-1-1600-14 или
25.1801.02.00

Хомут
Хомут 5х200

6
6

9

16.03.14.001 или
16.03.14.003

Крышка
Крышка

1
1

10

16.03.14.002 или
16.03.14.002-10

Прокладка
Прокладка

1
1

11

318-16-87.00.002

Ниппель

1

12

23358.14М3

Прокладка

2

13

10.2063.01.10.98*

Хомуты для топливных шлангов

4

14

7798.M8-8gx20.58.019*

Болт

4

15

6402.8.65Г.019

Шайба

10

16

360.75.300*

Шланг топливный L=100 мм

1

17

10.2063.00.90.98*

Хомуты для топливных шлангов

2

18

090.31.117*

Трубка 4х1

1

19

7798.M8-8gx25.58.019*

Болт

5

20

25.1894.45.00.00*

Дозировочный насос со встроенным топливным фильтром

1

21

22.1000.50.06.00*

Скоба крепления дозировочного насоса

1

22

25.1816.80.08.00*

Гибкий газоотводящий шланг ?30 мм  L=1300 мм



1

23

360.75.350*

Шланг топливный L=500 мм

1

24

090.31.101*

Трубка 6х1

1

25

HYDRONIC 10 (12 В)
мод.25.2081.01.00.00

Жидкостный подогреватель с блоком управления, водяным насосом, кронштейном

1

26

20.1673.80.00.01*

Шланг водяной

1

27

ОСТ 37.001-240.ПП6-1

Кран

1

28

7798.M10-8gx20.58.019

Болт

5

29

6402.10.65Г.019

Шайба

5

30

11371.С10.01.019

Шайба

4

31

710-00-87.50.100

Бачок топливный

1

32

ЭО-3322А.24.01.014

Заглушка

1

33

10.2065.02.00.32*

Хомуты для водяных шлангов и глушителя на входе

5

34

152.10.061*

Хомуты для глушителя

3

35

25.1786.80.02.00*

Глушитель на входе

1

36

225-10-87.25.010

Скоба

1

37

7798.M6-8gx25.58.019*

Болт

1

38

6402.6.65Г.019

Шайба

3

39

11371.С6.01.019

Шайба

3

40

314-02-87.60.001

Кронштейн

1

41

7798.M8-8gx20.58.019

Болт

1

42

25.1806.80.01.00*

Глушитель

1

43

152.10.049*

Хомут

2

44

7798.M6-8gx20.58.019*

Болт

2

* - монтажный комплект, поставляется с подогревателем HYDRONIC 10 (24 В).
