Запчасти для экскаваторов > Экскаватор ЕТ-16 > Установка подогревателя и отопителя (c двиг. Perkins 1104C-44TA) :: 314-60-87.60.000

Наименование изделия: Установка подогревателя и отопителя (c двиг. Perkins 1104C-44TA)

Чертеж: 314-60-87.60.000

Смотрите таблицу соответствующих запчастей ниже:

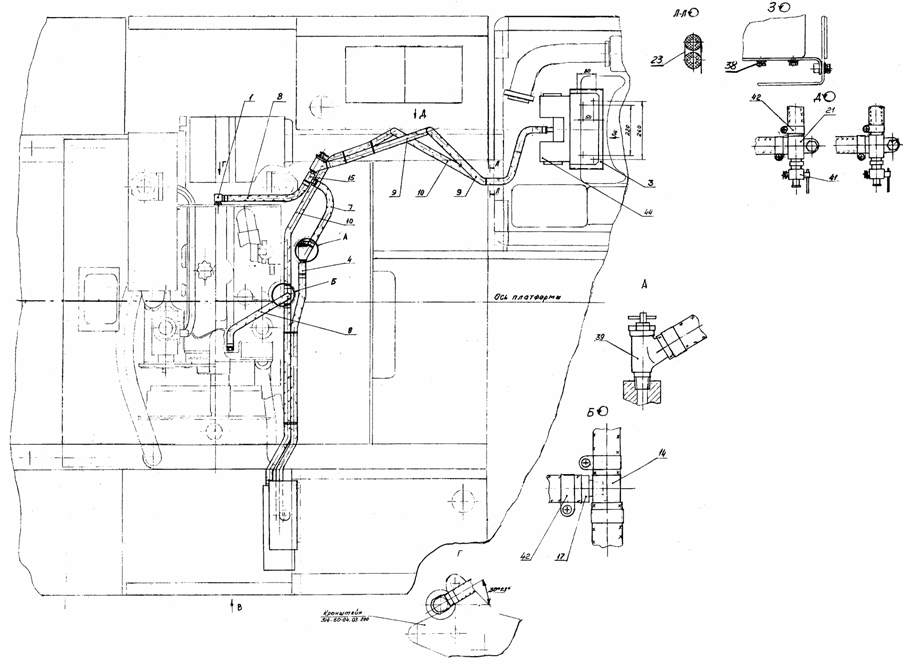

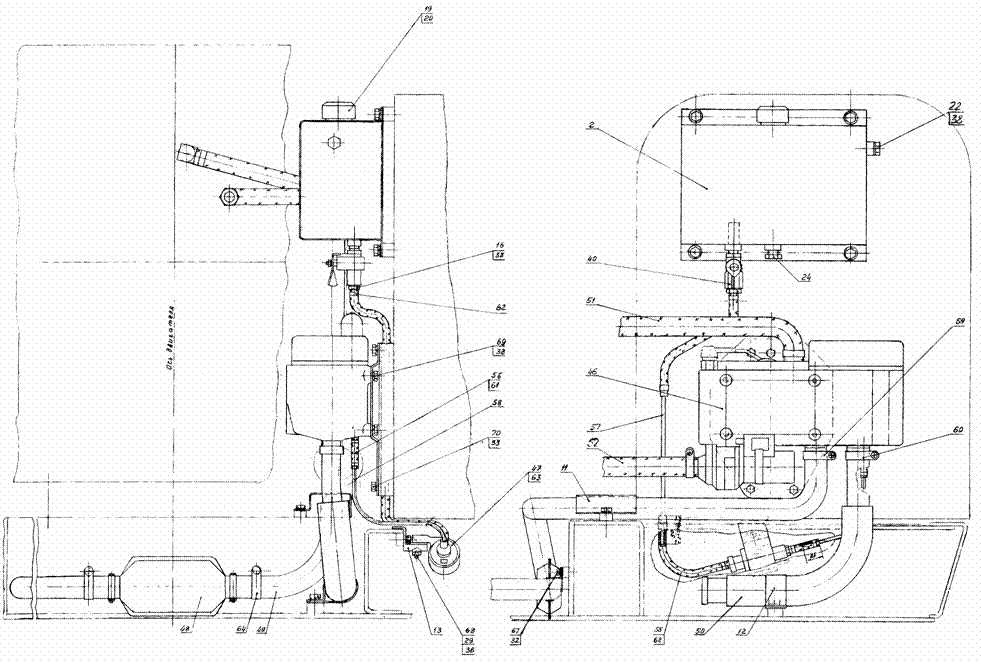

314-60-87.60.000 Установка подогревателя и отопителя (c двиг. Perkins 1104C-44TA) Рис.1 314-60-87.60.000 Установка подогревателя и отопителя (c двиг. Perkins 1104C-44TA) Рис.2

Установка подогревателя и отопителя (c двиг. Perkins 1104C-44TA) 314-60-87.60.000



№ поз.



Обозначение



Наименование

Количество
на одну сб. единицу

1

314-60-87.60.010

Переходник

1

2

710-00-87.50.100

Бачок топливный

1

3

225-10-87.25.300

Кронштейн

1

4

314-60-87.60.001

Переходник

1

7

314-60-87.60.002

Рукав 16-1,0-ВГ ТУ 38105.1731-86 L=600 мм

1

8

314-60-87.60.003

Рукав 16-1,0-ВГ ТУ 38105.1731-86 L=800 мм

2

9

314-60-87.60.004

Рукав 16-1,0-ВГ ТУ 38105.1731-86 L=900 мм

2

10

314-60-87.60.005

Рукав 16-1,0-ВГ ТУ 38105.1731-86 L=1000 мм

2

11

314-60-87.60.006

Ограждение

1

12

225-10-87.25.010

Скоба

1

13

314-02-87.60.001

Кронштейн

1

14

225-40-87.25.001

Тройник

1

15

225-40-87.25.002

Тройник

1

16

318-16-87.00.002

Ниппель

1

17

ЭО-3123.31.12.302

Штуцер

2

19

16.03.14.002

Прокладка

1

20

16.03.14.003

Крышка

1

21

13.01.12.003

Тройник

2

22

ЭО-3322А.24.01.014

Заглушка

1

23

Э302-1-1600-14 или
25.1801.02.00

Хомут
Хомут 5х200

12
12

24

ЭО-3322А.09.40.004

Пробка

1

29

5915.М6-6H.5.016

Гайка

1

32

6402.6.65Г.016

Шайба

14

33

6402.8.65Г.016

Шайба

11

36

11371.С6.01.019

Шайба

14

38

23358.14М3

Прокладка

2

39

ОСТ37-001-240.ВС-11

Кран

2

40

ОСТ 37-001-240.ПП6-1

Кран

1

41

ОСТ 37-001-240.ПП-7 или ПП-7-1

Кран

2

42

25/16-25

Хомут червячный



44

ZENITH-8000 (12 В)

Отопитель

1

46

HYDRONIC 10 (12 В)
мод.25.2081.01.00.00*

Жидкостный подогреватель с блоком управления, водяным насосом, кронштейном

1

47

25.1894.45.00.00*

Дозировочный насос со встроенным топливным фильтром

1

48

25.1806.80.01.00*

Глушитель

1

49

25.1816.80.08.00*

Гибкий газоотводящий шланг ?30 мм  L=1300 мм

1

50

25.1786.80.02.00*

Глушитель на входе

1

51

20.1673.80.00.01*

Шланг водяной

1

52

20.1673.80.00.03*

Шланг водяной

1

55

360.75.350*

Шланг топливный L=500 мм

1

56

360.75.300*

Шланг топливный L=100 мм

1

57

090.31.101*

Трубка 6х1

1

58

090.31.117*

Трубка 4х1

1

59

152.10.061*

Хомуты для глушителя

3

60

10.2065.02.00.32*

Хомуты для водяных шлангов и глушителя на входе

5

61

10.2063.00.90.98*

Хомуты для топливных шлангов

4

62

10.2063.01.10.98*

Хомуты для топливных шлангов

4

63

22.1000.50.06.00*

Скоба крепления дозировочного насоса

1

64

152.10.049*

Хомут

2

67

7798.M6-6gx20.58.016*

Болт

2

68

7798.M6-6gx25.58.016*

Болт

1

69

7798.M8-6gx20.58.016*

Болт

4

70

7798.M8-6gx25.58.016*

Болт

5

* - монтажный комплект, поставляется с подогревателем HYDRONIC 10 (24 В).
