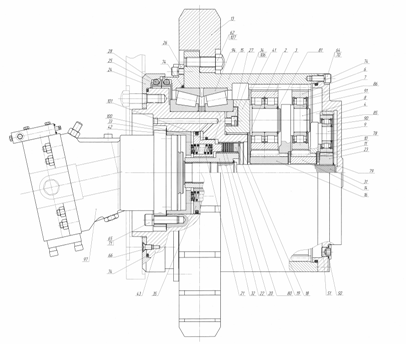

Наименование изделия: Механизм хода
Чертеж: 261.01.03.000

Смотрите таблицу соответствующих запчастей ниже:

Механизм хода 261.01.03.000

№ поз.	Обозначение	Наименование	Количество на одну сб. единицу
1	2	3	4
2	4225.16.72.002	Диск	1
3	4225.16.72.003	Сателлит	4
4	4225.16.72.004	Крышка	1
5	4225.16.72.005	Сателлит	3
6	4225.16.72.006	Сателлит	4
7	4225.16.72.007	Кольцо	16
8	4225.16.72.008	Водило	1
9	4225.16.72.009	Водило	1
10	4225.16.72.010	Кольцо	6
11	4225.16.72.011	Диск	2
13	4225.16.72.013	Колесо ведущее	1
14	4225.16.72.014	Шестерня	1
15	4225.16.72.015	Корпус	1
16	4225.16.72.016	Шестерня	1
18	4225.16.72.018	Кольцо пружинное	1
19	4225.16.72.019	Упорная шайба	1
20	4225.16.72.020	Диск фрикционный	5
21	4225.16.72.021	Пружина	12
22	4225.16.72.022	Диск ведомый	6
23	4225.16.72.025	Шестерня	1
24	4225.16.72.028	Крышка	1
25	4225.16.72.029	Кольцо	2
26	4225.16.72.030	Крышка	1
27	4225.16.72.031	Кольцо	1
28	4225.16.72.032	Кольцо	2
30	4225.16.72.034	Пружина	12
31	4225.16.72.035	Вал	1
32	4225.16.72.036	Муфта	1
33	4225.16.72.038	Прокладка	1
34	4225.16.72.039	Винт	20
35	4225.16.72.040	Поршень	1
41	4225.16.72.048	Водило	1
42	4225.16.72.049	Стакан	1
43	4225.16.72.050	Корпус	1
50	4121.11.01.025	Прокладка	2
51	4124.16.34.110	Пробка	2
62	11674.М20х1,5х62.06	Болт	24
64	11738.М12-8gх30.88.019	Винт	36
65	11738.М16-8gх55.88.019	Винт	4
68	17475.ВМ10-8gх20.58.019	Винт	5
70	6402.12Т.65Г.06	Шайба	36

71	6402.16Т.65Г.06	Шайба	4
74	9833.355-365-58-2-3	Кольцо	3
78	13942.В30	Кольцо	3
79	13942.В35	Кольцо	1
80	13942.В45	Кольцо	1
81	13942.В50	Кольцо	8
85	13943.В62	Кольцо	6
86	13943.В95	Кольцо	12
90	5377.502306	Подшипник	3
91	5377.502310	Подшипник	12
94	6364.2097952	Подшипник	1
97	303.4.112.501.000.5	Гидромотор	1
100	Е05-2-140-5	Уплотнение	1
101	Е15М-2-175-5	Уплотнение	1
106	2246.1,2св-08Г2С	Проволока
107	26251	Локтайт
