Запчасти для экскаваторов > Экскаватор ЭО-4121(4124) > Экскаватор с рабочим оборудованием :: грейфер 4121Б.04.00.000(4124.04.00.000)

Наименование изделия: Экскаватор с рабочим оборудованием :: грейфер

Чертеж: 4121Б.04.00.000(4124.04.00.000)

Смотрите таблицу соответствующих запчастей ниже:

Номер узла на рисунке

I

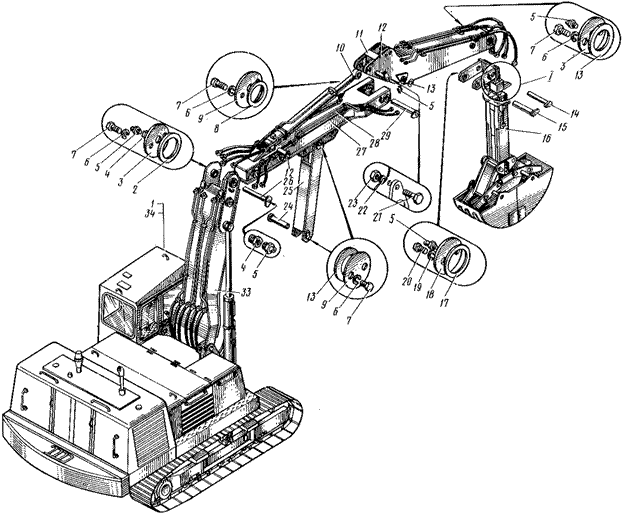

Экскаватор с рабочим оборудованием :: грейфер 4121Б.04.00.000(4124.04.00.000)
Экскаватор с рабочим оборудованием :: грейфер 4121Б.04.00.000(4124.04.00.000)
Вариант монтажа грейфера без поворотной головки
Наименование запчасти Номер запчасти
  1.   Экскаватор ЭО-4121Б без рабочего оборудования   4121Б.01.00.000
  2.   Шайба   4121.02.00.007
  3.   Шайба   4121.02.00.002
  4.   Штуцер   4121.02.00.006
  5.   Масленка   19853.01.3
  6.   Шайба   6402.16
  7.   Болт   7798.16х30
  8.   Кольцо   090-100-58-2-2
  9.   Шайба упорная   013.02.45.110
  10.   Гидроцилиндр рукояти   4121А.23.00.000
  11.   Рукояти   4121А.30.30.000
  12.   Палец   4121.02.00.100
  13.   Шайба   4121.01.00.005
  14.   Палец   4121.02.00.400
  15.   Палец   4121А.02.00.700
  16.   Грейфер   4121А.35.40.000
  17.   Шайба   4121.02.00.005
  18.   Шайба   4121.02.00.004
  19.   Шайба   6402.12
  20.   Болт   7798.12х30
  21.   Болт   7798.20х60
  22.   Шайба   6402.20
  23.   Гайка   5915.20
  24.   Ось   4121.02.00.008
  25.   Тяга   4121.02.05.000
  26.   Палец   4121.02.00.600
  27.   Стрела промежуточная   4121.29.10.000
  28.   Гидроразводка рабочего оборудования грейфер   4121А.04.06.000
  29.   Палец   4121А.02.00.650
  30.   Буфер   4121А.04.07.150
  31.   Болт   7798.20х50
  32.   Переходник   4121А.04.07.100
  33.   Стрела   У1330.01.00.000Сб
  34.   Экскаватор ЭО-4124 без рабочего оборудования   4124.01.00.000
