Запчасти для экскаваторов > Экскаватор ЭО-4225А-07 > Гидросистема управления 4225А.17.83.000

Наименование изделия: Гидросистема управления

Чертеж: 4225А.17.83.000 (узел II)

Смотрите таблицу соответствующих запчастей ниже:

Номер узла на рисунке

I II III IV V VI VII VIII IX X XI
XII XIII XIV XV XVI XVII XVIII XIX XX XXI XXII

Узлы XX и XXI также расположены на Рис.А, узлы XXII и XXIII - на Рис.В

Детальный вид

Рис.А Рис.В

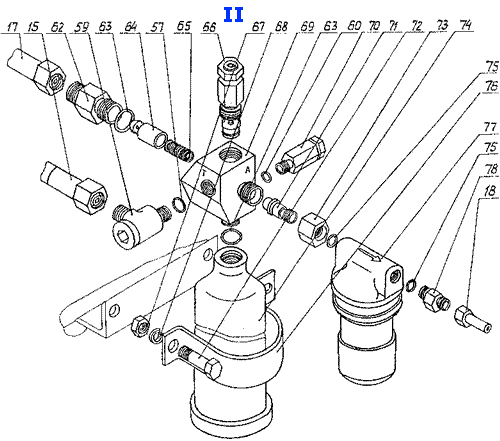

Гидросистема управления 4225А.17.83.000 :: Узел II
Гидросистема управления 4225А.17.83.000
№ Наименование запчасти Номер запчасти
  15.   Рукав РВД Z 12-25 х 850-У1   ТУ 22-169-09-92
  17.   Рука РВД Z 12-25 х 650-У1   ТУ 22-169-09-92
  18.   Труба в сборе   4225А.17.83.080
  57.   Кольцо   9833.015-019-25-2-2
  58.   Штифт   У 4960.02.001-2
  59.   Соединение поворотное   4225А.17.65.020
  60.   Кольцо   9833.011-015-25-2-2
  61.   Штуцер   4225.17.31.005
  62.   Штуцер   4225А.17.65.112
  63.   Кольцо   9833.024-028-25-2-2
  64.   Клапан   4225А.17.65.113
  65.   Пружина   4225А.17.65.114
  66.   Клапан предохранительный   4225А.17.65.120
  67.   Гайка   5915.12
  68.   Шайба   6402.12
  69.   Корпус   4225А.17.65.111-01
  70.   Переходник манометра   4225А.19.27.000
  71.   Штуцер   4225А.17.65.131
  72.   Болт   7798.12х45
  73.   Гайка накидная   4225А.17.65.132
  74.   Пневмогидроаккумулятор   64020
  75.   Кольцо   9833.013-016-19-2-2
  76.   Хомут   4225А.17.81.001
  77.   Фильтр   БС 2.966.001
  78.   Штуцер   4225.17.45.011
