Запчасти для экскаваторов > Экскаватор ЭО-4225А-07 > Гидросистема управления 4225А.17.83.000

Наименование изделия: Гидросистема управления

Чертеж: 4225А.17.83.000

Смотрите таблицу соответствующих запчастей ниже:

Номер узла на рисунке

I II III IV V VI VII VIII IX X XI
XII XIII XIV XV XVI XVII XVIII XIX XX XXI XXII

Узлы XX и XXI также расположены на Рис.А, узлы XXII и XXIII - на Рис.В

Детальный вид

Рис.А Рис.В

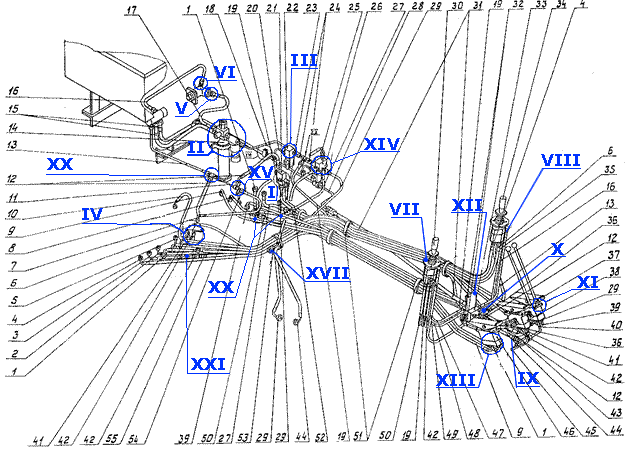

Гидросистема управления 4225А.17.83.000
Гидросистема управления 4225А.17.83.000
№ Наименование запчасти Номер запчасти
  1.   Рукав L=2900мм   4225.17.33.080-15
  2.   Рукав L=2800мм   4225.17.33.080-16
  3.   Рукав L=600мм   4225.17.33.080-04
  4.   Рукав L=3100мм   4225.17.33.080-17
  5.   Труба в сборе   4225А.17.80.020
  6.   Рукав L=2700мм   4225.17.33.080-14
  7.   Рукав L=650мм   4225.17.33.080-05
  8.   Рукав L=350мм   4225.17.33.080
  9.   Рукав L=2850мм   4225.17.33.110-04
  10.   Рукав L=550мм   4225.17.33.110-01
  11.   Труба в сборе   4225А.17.83.060
  12.   Рукав L=500мм   4225.17.33.080-03
  13.   Рукав L=750мм   4225.17.33.070-03
  14.   Блок питания   4225А.17.83.110
  15.   Рукав РВД Z 12-25 х 850-У1   ТУ 22-169-09-92
  16.   Рукав L=800мм   4225.17.33.070-04
  17.   Рука РВД Z 12-25 х 650-У1   ТУ 22-169-09-92
  18.   Труба в сборе   4225А.17.83.080
  19.   Рукав L=2250мм   4225.17.33.070-10
  20.   Труба в сборе   4225А.17.83.050
  21.   Золотник блокировочный   4125.24.09.100
  22.   Гидрораспределитель   ЮФЕИ 306153.001-01
  23.   Рукав L=1750мм   4225.17.33.070-09
  24.   Труба в сборе   4225А.17.83.040
  25.   Рукав L=700мм   4225.17.33.080-06
  26.   Блок клапанов   4225А.17.65.100-10
  27.   Рукав L=400мм   4225.17.33.070
  28.   Труба в сборе   4225А.17.83.070
  29.   Рукав L=2400мм   4225.17.33.080-11
  30.   Блок управления правый   4225А.17.65.030-01
  31.   Рукав РВД Z 12-25 х 1450-У1   ТУ 22-169-09-92
  32.   Рукав L=500мм   4225.17.33.110
  33.   Блок распределительный   4225А.17.65.050
  34.   Блок управления левый   4225А.17.65.040
  35.   Рукав L=800мм   4225.17.33.090-03
  36.   Рукав L=450мм   4225.17.33.080-02

продолжение таблицы Гидросистема управления 4225А.17.83.000  далее>>
